Análisis de armónicos (THD) de un rectificador con MATLAB y Plotly

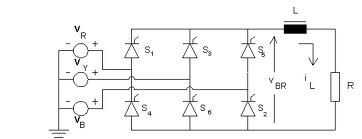

objetivo: calcular el Total armónico distorsión (THD) generada por un rectificador de alimentación tres fases carga RL.

APARATO REQUERIDO:
Computadora personal con el software MATLAB y Plotly.

NECESIDAD de simulación: La simulación es la imitación de la operación de un sistema o proceso del mundo real con el tiempo. El acto de simular algo primero requiere que se desarrolle un modelo.
Así podemos analizar el armónico que se genera por el rectificador y así diseñar el circuito. Así se evita la dificultad de implementación de hardware y análisis. El mejor diseño de la simulación puede utilizarse entonces para desarrollar el hardware.

Etiquetas: Corriente, Carga, Potencia, Eléctrica, Tensión, Software, Rectificador, Informática, MATLAB, Armónicos, Análisis de tecnología
