Análisis de armónicos (THD) de un rectificador con MATLAB y Plotly (12 / 12 paso)

Paso 12: Última parcela con Plotly

Parcela de resultado final:

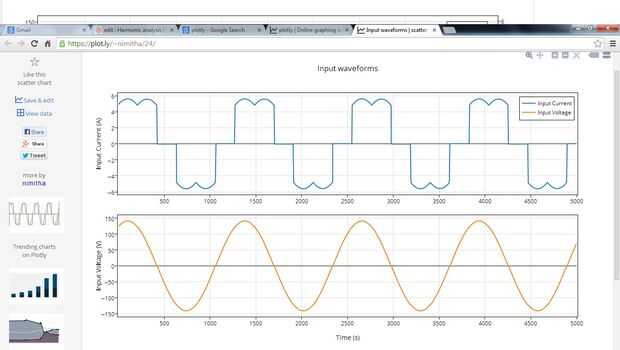

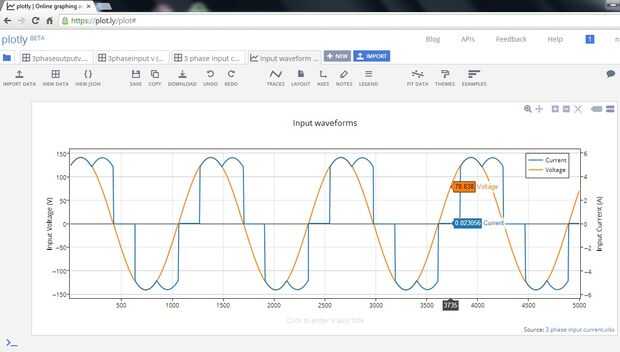

He representado la forma de onda de entrada de diferentes maneras. Ambos apilan verticalmente y Y dos ejes.

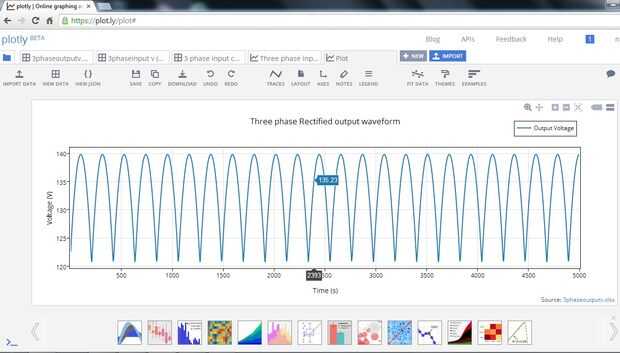

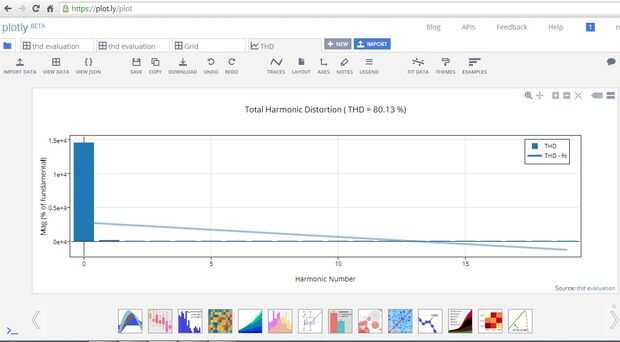

Se muestra la salida del mosto. También se muestra el valor de THD.
Con ayuda de Plotly más información se puede mostrar. :)

Espero que esto era útil. Voten por mí para el concurso si has encontrado útiles.
