Análisis de circuitos resistivos (9 / 20 paso)

Paso 9: Problema de ejemplo

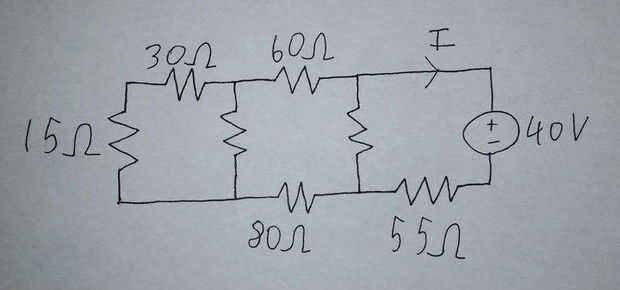

En primer lugar, encontrar la resistencia equivalente final del circuito (reducir el sistema a una resistencia y la batería). Entonces, encontrar el valor de la corriente I.

Los valores de negro son los valores iniciales de las resistencias y la batería.
