Paso 10:

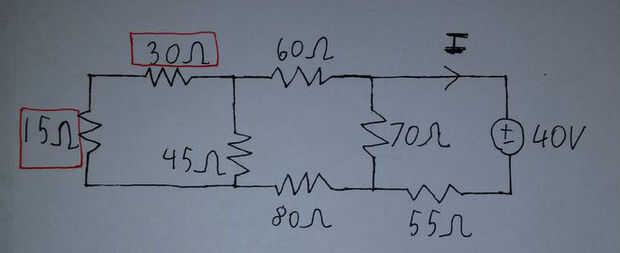

Los valores que están en caja en rojo son los valores
de las resistencias que deben ser reducida a un único componente en el siguiente paso. En esto es, el 15 ohmios y las resistencias de 30 ohms son los que al combinarse con la ecuación de la Resistencia equivalente serie .
Nota: puede parecer que son las resistencias de 15 ohms y 45 ohm en paralelo. A pesar de que comparten un lazo, la conexión que comparten es compartida también por la resistencia de 30 ohmios, realizar la conexión no válido. Además, no confundir el 30 ohmios y las resistencias de 60 ohmios en serie. Esas resistencias comparten un nodo. Sin embargo, el nodo es compartido también por la resistencia de 45 ohmios.
