Paso 4: Dibujar un diagrama de cuerpo libre de la armadura entera
Un diagrama de cuerpo libre es un diagrama que muestra claramente todas las fuerzas que actúan sobre un cuerpo, en este caso el cuerpo es la armadura.

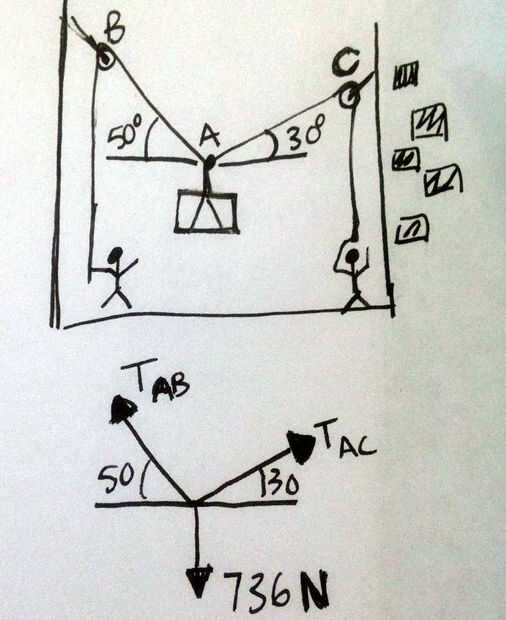

Como ejemplo, considere este cajón suspendido de dos cuerdas. Las fuerzas ejercieron en punto A son la fuerza de tensión de la cuerda en la izquierda, la fuerza de tensión de la cuerda de la derecha y la fuerza del peso de la caja debido a la gravedad tira hacia abajo. Estas fuerzas están representadas en el diagrama de cuerpo libre como Tab y Tac 736 Newtons, respectivamente.

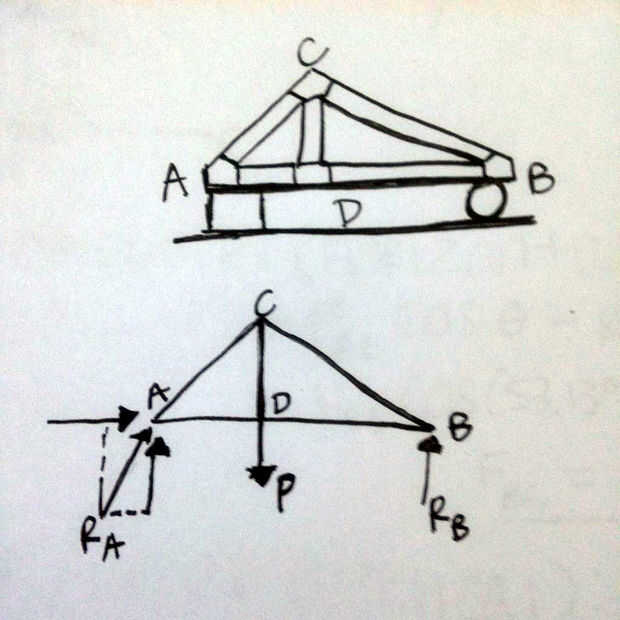

Como un ejemplo de un diagrama de cuerpo libre de una celosía simple todo, considere este braguero con las articulaciones A, B, C, D. Este braguero se utilizará como ejemplo para los siguientes pasos. Fuerza P, representado como la flecha hacia abajo, representa el peso de la armadura y se encuentra en el centro de gravedad de la cercha. Punto A está conectado a la tierra y no se puede mover arriba, abajo o izquierda a derecha.
Por lo tanto, el punto A experimenta lo que se llama una fuerza reaccionaria. Es una fuerza que se ejerce sobre un punto que impide A.
Punto B experimenta también una fuerza reaccionaria, pero el apoyo en el punto B sólo impide la estructura hacia arriba o hacia abajo. Por lo tanto, las fuerzas reaccionarias en la B sólo está dirigida hacia arriba.
-admite que sólo una fuerza hacia arriba o hacia abajo reaccionaria se representan en los diagramas con un fondo redondeado o alrededor de las ruedas.
-usarás la trigonometría para romper la fuerza reaccionaria en el A en las componentes horizontales y verticales
