Paso 7: Determinar las fuerzas desconocidas de la articulación
Este es el paso que también implican el uso de la calculadora y de la trigonometría. En orden para el braguero de permanecer estacionario, las fuerzas sobre cada articulación de cada dirección deben anulan mutuamente. Si una fuerza está dirigida en un ángulo, como en el caso de algunos miembros de una armadura, la fuerza puede romper en un componente horizontal y una vertical.
Para calcular las fuerzas en la articulación, se suma las fuerzas horizontales y ponerlos igual a cero. Por separado, es sumar las fuerzas verticales y conjunto de que ellos igualan a cero.
Una fuerza dirigida hacia la derecha será positiva y una fuerza dirigida hacia la izquierda será negativa. Una fuerza dirigida hacia arriba es positivo y hacia abajo será negativa.

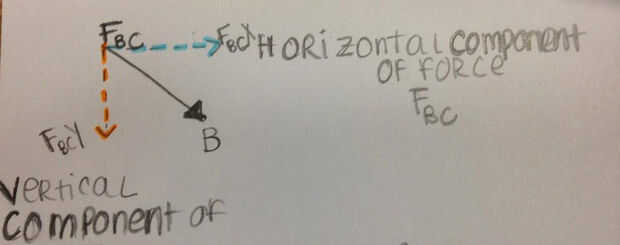

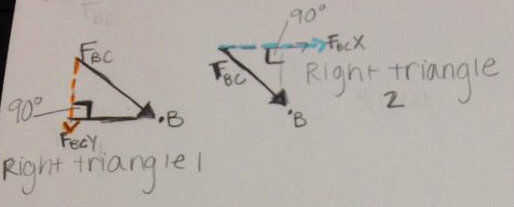

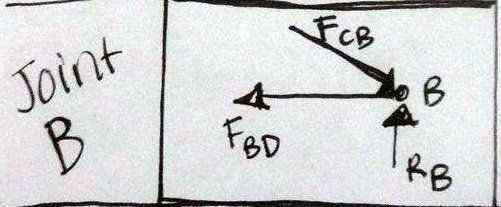

B conjunta sólo es actuado sobre por una fuerza puramente horizontal, representado por el Fbc Fbd. fuerza está actuando sobre la Junta a y el ángulo, que significa que tiene componentes horizontales y verticales (azules y naranjas líneas discontinuas en la foto como FbcX y FbcY). Para determinar los componentes por separado usaremos trigonometría de un triángulo rectángulo.

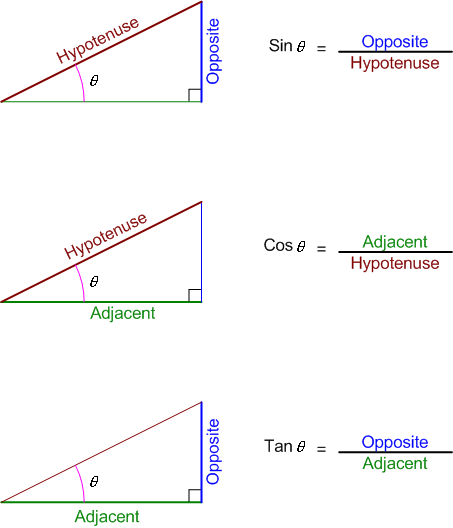

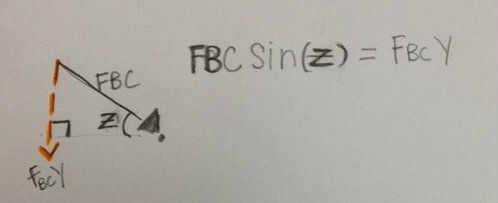

Utilizando la calculadora y las funciones seno y coseno, usted será capaz de resolver para FbcY y FbcX. El ángulo desconocido, Z, se puede calcular también usando senos y cosenos y la longitud de los miembros.

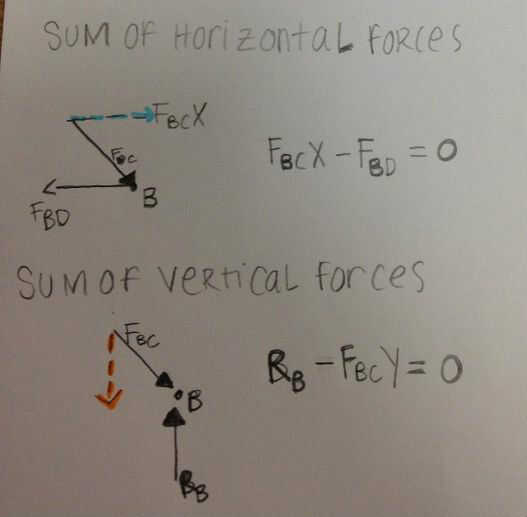

Ahora que las fuerzas de la Junta ha dividido en componentes horizontales y verticales de que las ecuaciones de dos suma pueden escribirse como se muestra. Ahora puede solucionar para las fuerzas en el conjunto B.
