Paso 3: Analizar el protocolo de

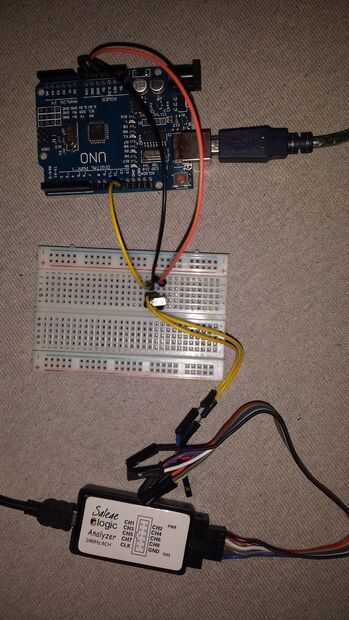

GND (ONU) va a GND(VS1838B) y GND(analyzer)
5V (ONU) va a VCC (VS1838B)
OUT(VS1838B) va a un canal digital
Como una opción, usted también puede conectar esta señal al pin digital 13, ya que está ligado al led interno y te permitirá ver cuando se recibe una señal de IR (parpadeando).
Cuando todo es instalación, conectar la ONU con una fuente de alimentación y trate de usar su control remoto apuntando hacia el VS1838B. Si es aceptable, debería ver la UNO interno led intermitente (es en que no hay ninguna señal de IR).
En esta etapa, puede hacer la medición, conecte su analizador de la señal, lanzar su software. Usé una ventana de 2 segundos con una velocidad de muestreo de 8 MHz (overkill de 38 kHz, lo sé pero seguro...), sólo tienes que golpear la tecla que desea clonar durante esa ventana.

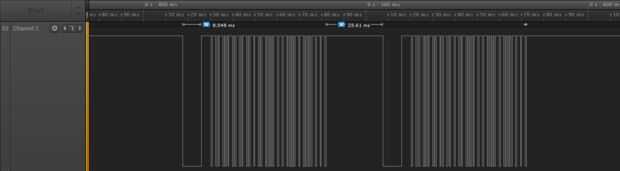

Como se puede ver el resultado consiste en dos ráfagas con una entre retraso de ms de 25.
Para obtener un código más sencillo, utilizar la biblioteca IRremote (ver aquí) y modificar el bosquejo del IRrecvDump para utilizar pin 13.
Mi señal es decodificada como protocolo NEC uno con valor hexadecimal 0xA55A38C7.
