Paso 1: Construcción de circuito

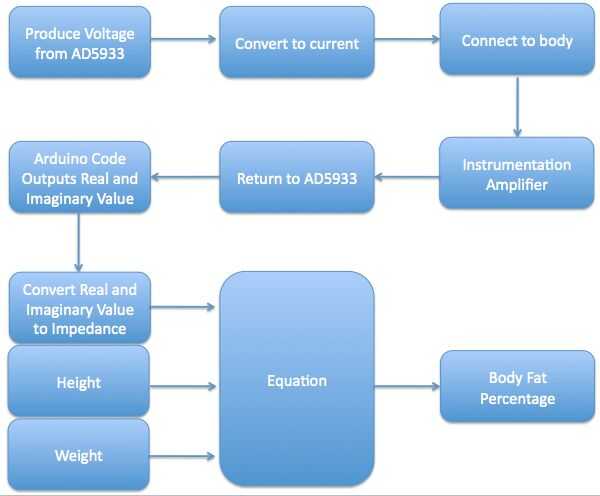

Esta era la parte más intensiva de este proyecto porque como se ha dicho había consideraciones de salud graves que debían tenerse en cuenta. Cada parte que es externa a la AD5933 chip fue probado varias veces para asegurarse de que no se produjo una corriente por encima de 10 microamperios determine un voltaje razonable que basado en la investigación que hemos encontrado en línea. Primero construimos el filtro pasa alta y amplificador de transconductancia en el esquema de arriba, usando un generador de funciones para proporcionar la tensión en lugar de la AD5933. El filtro de paso alto con tampón compuesta por un seguidor de voltaje utilizando un 10 ^ 5 pF condensador con una resistencia de 1000 ohmios que estaba conectada al borne positivo. La terminal negativa corrió a la salida. Todas las descripciones del circuito pueden ser conceptualizadas visualmente usando el diagrama de circuito que tenemos encima.
Inmediatamente después del filtro tenemos una tensión al convertidor actual, como una corriente es necesaria ejecutar a través del cuerpo. También colocamos una resistencia de 100.000 Ohm en lugar del cuerpo. Se calculó el valor de Rcurrent que era necesario convertir el voltaje suministrado en un microamperio 10 actual, determinar que debe ser aproximadamente 200.000 ohmios que alimenta la negativa terminal del segundo amplificador operacional. El TL072 tiene dos amplificadores op integrados en que hay sólo dos amplificadores op visible en la imagen de nuestro circuito a continuación a pesar de que se utilizaron 3 amperios op funcional. El terminal negativo está conectado también al cuerpo utilizando un plomo además de la resistencia Rprotective. Nuestra Rprotective se encuentra ser x15 la resistencia de la resistencia del cuerpo; hemos utilizado una resistencia de ohm 1.500.000 basada en la suposición de una resistencia de 100.000 ohmios del cuerpo que elegimos desde la investigación en impedancias de cuerpo típicas en esta capacidad. También decidimos utilizar un barrido de frecuencia de 1000 Hz a 10.000 Hz, usando una onda sinusoidal con una amplitud de 2 V pico a pico con un desvío para mantenerlo positivo. Amp op todos fueron fijado con +-10 carriles V.
El amplificador de instrumentación que siguió la tensión al convertidor actual requiere una tensión de referencia que se creó con otro amplificador de operacional TL072. Esta tensión de referencia debe ser la mitad de la corriente que se inputed en el circuito. En nuestro caso se está poniendo 5 V en el circuito, obligando a Vref a 2,5 V. Utilizamos análisis nodal simple encontrar que para crear 2.5 Voltaje de referencia nuestros dos resistencias en el op amp tuvieron que ser iguales. Esta ref V alimenta el amplificador de instrumentación que añade esta referencia con la tensión de entrada desde el cuerpo. La salida del amplificador de instrumentación es seguida por una resistencia de 1000 ohm que alimenta en Pin 5 de nuestro AD5933. Este nodo también tiene una resistencia de retroalimentación externa (RFB) de 1000 ω que se une a la RFB Pin 4.

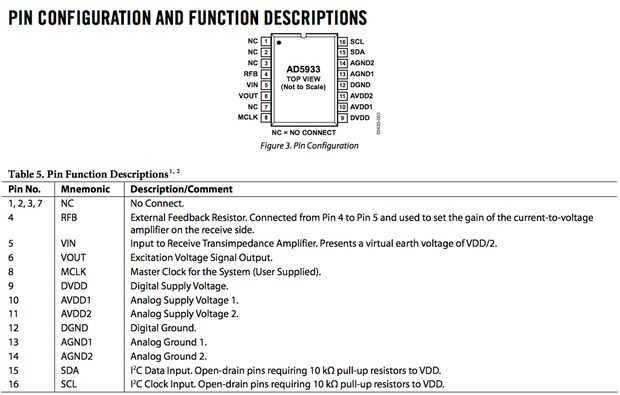

Una vez todo el circuito había sido construido y probado por último agregamos el chip AD5933 y había alimentado el circuito con el Arduino. PIN 6 de este chip es Vout y produce un voltaje de 5V que se utiliza para alimentar el circuito. Los pines 4 y 5 fueron donde la Rfeedback y la resistencia del amplificador de instrumentación alimentan, respectivamente. Los pines 9, 10 y 11 están conectados a la fuente de 5V de Arduino, 12, 13 y 14 están conectados a tierra y los pines 15 y 16 están Unidos a A4 y A5 de Arduino respectivamente. El circuito entonces se probó con la resistencia de 100 k en lugar del cuerpo para asegurarse de que se está midiendo la impedancia y la corriente es todavía segura para ejecutar a través del cuerpo.

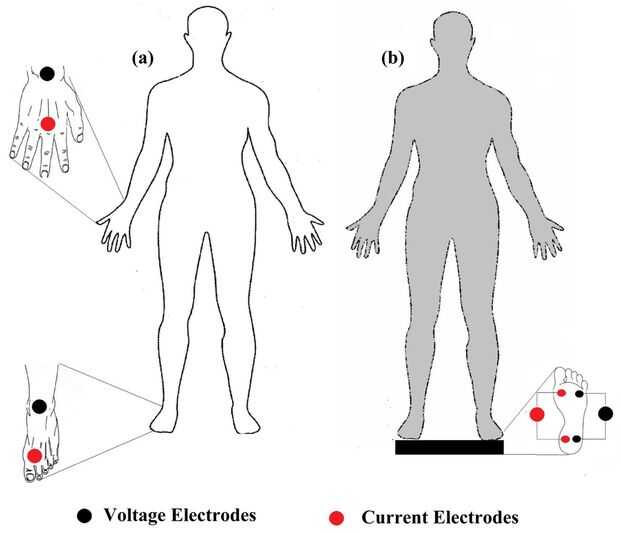

Finalmente, se unen los cables. El cuerpo tiene 4 cables conectados a él, de los cuales dos son para corriente y dos para el voltaje. Una corriente y voltaje de un electrodo fue colocado en la mano, y los dos restantes fueron colocados en los pies. Las ubicaciones pueden verse en la imagen adjunta; 1 y 2 son electrodos de corriente mientras que 3 y 4 son los electrodos de voltaje.
