Paso 2: Interfaz de computadora-circuito

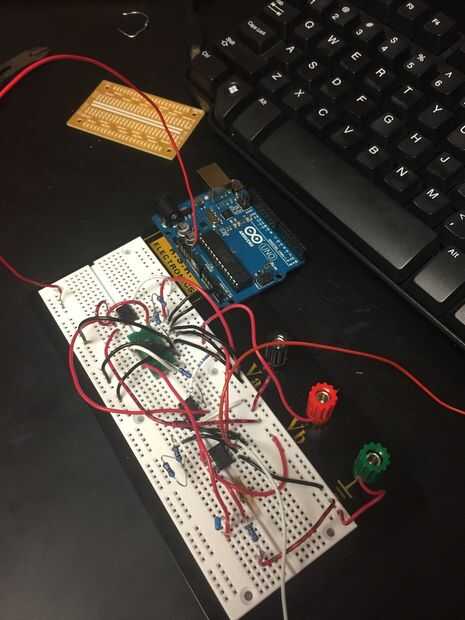

El siguiente paso fue conectar nuestro código con nuestro circuito. Para ello se utilizó una placa de Arduino conectado a nuestro AD5933. El Pin SCL, que es la entrada de reloj I2C funcionó a través de una resistencia de 4700 ohmios en el puerto de AD5 en placa Arduino como nuestro SDA, los entrada, de datos I2C también funcionó a través de una resistencia de 4700 ohmios en el puerto AD4 de nuestro Arduino. Estas resistencias fueron empuje hacia arriba de resistencias, que no permiten las resistencias flotar entre 0 y su resistencia verdadera. El AD5933 utiliza 5V de Arduino, así como la tierra que esté conectada a tierra del circuito para asegurarse de que todos los motivos son los mismos. El Arduino hace nuestra interfaz sencilla. Ahora pasemos al código.
