Analizador de espectro con Edison de Intel (6 / 7 paso)

Paso 6: Opcional paso I: hacer un auricular con conexiones breadbord

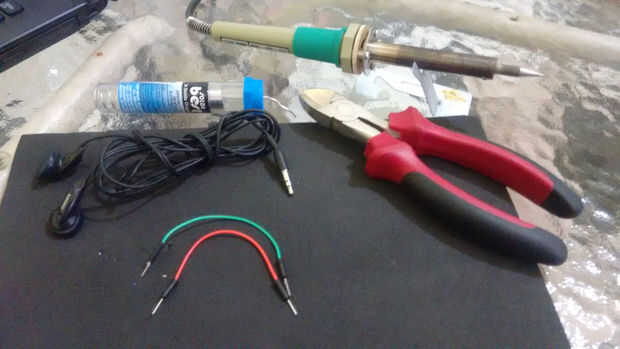

Es una idea muy simple: Quite un lado del auricular viejo y reemplácelo con dos cables de protoboard.

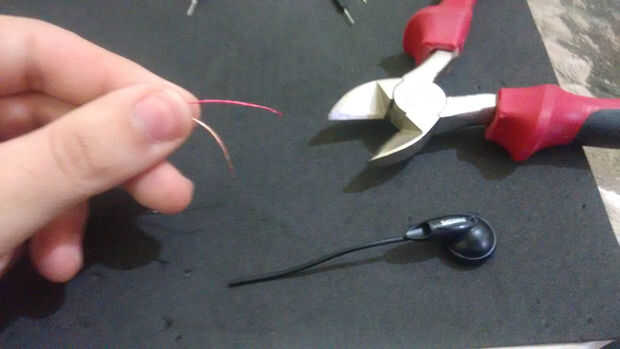

  • Quitar un lado del auricular
  • Quitar aislamiento externo

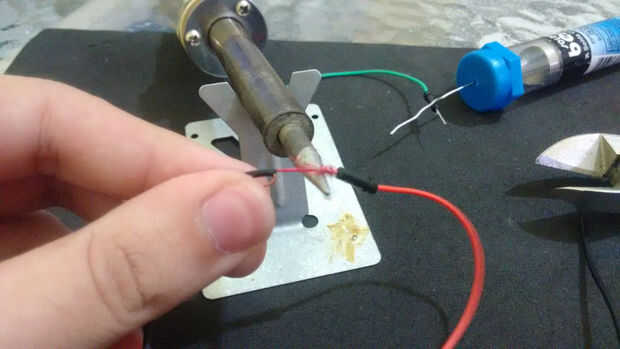

  • Unir cada cable protoboard a un hilo (recomiendo soldar). No hay ninguna polaridad.
  • Añadir algún aislamiento individual y luego añadir aislamiento externo

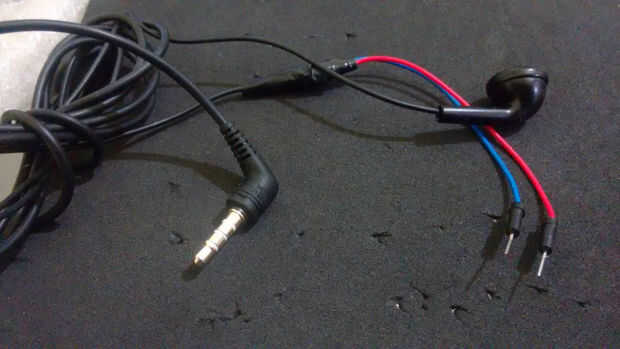

Con este auricular puede obtener señales desde cualquier dispositivo con conexión P2 (tales como PC, smartphone o tablet) y alimentar su analizador de espectro.

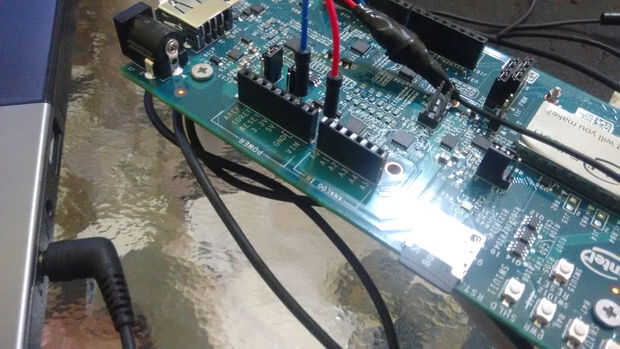

Sólo tiene que conectar un cable al Pin GND de Edison y uno analógico en.

Es un buen sitio para generar frecuencias o barridos.
