Analizador de espectro con Edison de Intel (7 / 7 paso)

Paso 7: Paso opcional II: hacer un circuito sumador

Este circuito añade un offset a su señal de audio, evitando el rechazo de partes negativas mencionadas en el paso 4. Este circuito utiliza un LM358 como no invertir adder. Agrega su señal de audio (Audio In en la figura) con una tensión continua de 2, 5V

Se necesita:

  • 1 x LM358 IC (Dual Op-Amp)
  • 4 x resistencia de 1 k Ohm
  • resistencia 1 x 470 Ohm
  • Un protoboard y algunos cables de protoboard

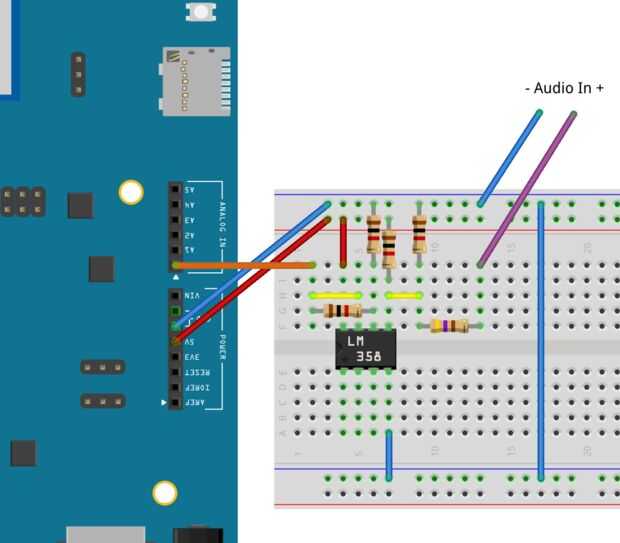

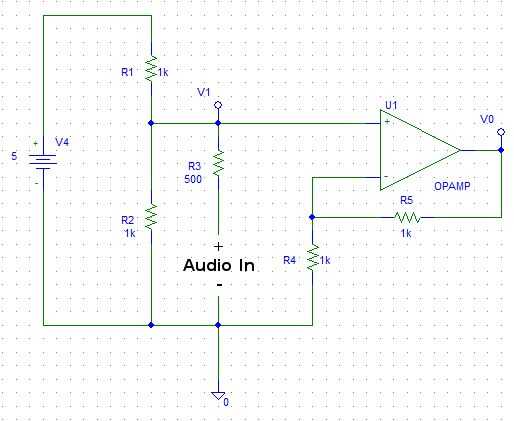

Sólo tienes que seguir el esquema adjunto (en versión clásica o Fritzing).
