Analizador de espectro de cubo LED (2 / 4 paso)

Paso 2: La conexión a

Con unos momentos usted debe ser capaz de trazar su circuito para coincidir con el tipo de tablero tiene, recuerde comprobar antes de soldar. Usted también necesitará conectar el audio en el punto después de lo 1000 pF condensador a una fuente de audio y también pasar a través para que pueda conectar altavoces con alimentación, auriculares, etc..

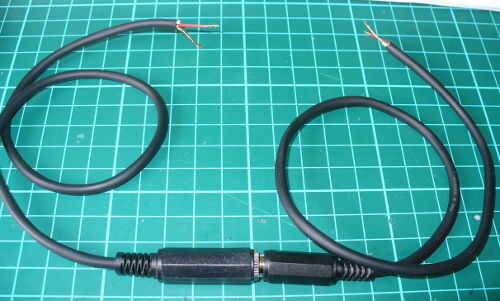

Un método de hacer tan sería cortar un cable de extensión de audio macho-hembra y conecte el blindaje a la GND del circuito y la línea de señal a la entrada de audio en el circuito. O si tienes las piezas de mano y algunos blindados cable, sólo hacen su propia entrada y salida lleva como se muestra en la imagen para este paso.

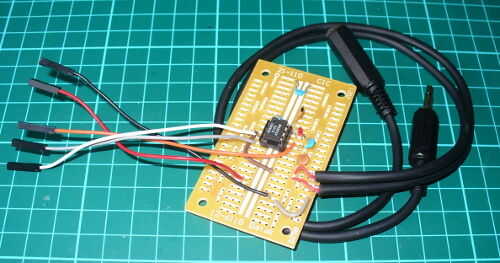

Asegúrese de poner a prueba de cortocircuitos entre la señal y el escudo antes de soldar a la placa de circuito. Cuando haya terminado, debe tener algo limpio que puede ocultar bajo el cubo o en otros lugares. Verifique su soldadura para cortos y su plan de la Junta, luego ajuste el cubo junto con la fuente de sonido y altavoces (etc).
