Analizador de espectro de LED activa por sonido (6 / 8 paso)

Paso 6: Conectar Arduino/energía

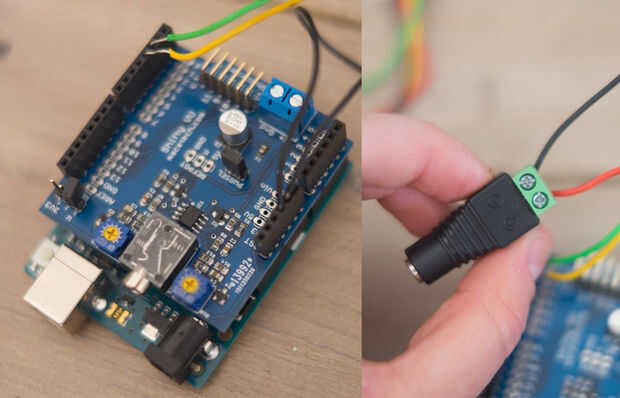

Agarra tu fuente de alimentación de 5V y el Arduino.

Desde el lado de entrada de inicio del arreglo tira, conecte el cable de datos verde Pin 2, y el reloj amarillo alambre al Pin 3. El cable rojo de 5V se conecta directamente a la fuente de alimentación, y el poder y la tira del LED comparten un terreno común con el Arduino.

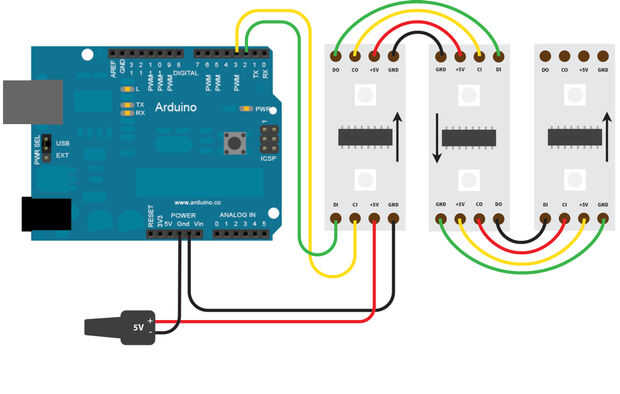

Consulte el esquema anterior y verifique todas las conexiones.
