Paso 1: High Pass y Low pasan filtros

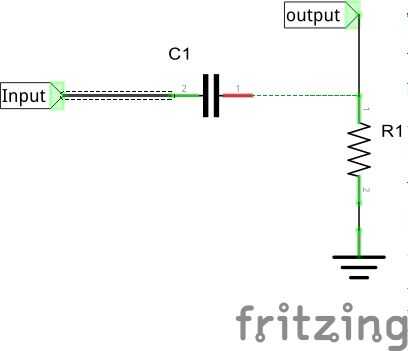

Una voluntad de filtro de paso alto sólo permite altas frecuencias desde una frecuencia de corte es hasta el infinito para pasar a través. Un filtro de paso bajo se lo contrario de paso alto y permitir que las frecuencias más bajas entonces la frecuencia de corte. normalmente un filtro de paso alto se hace con un condensador en serie con una resistencia. Los componentes deben ser en ese orden. Así que el filtro de paso bajo necesita tener un resistor en serie con un condensador. Los valores del resistor y condensador determinará donde es la frecuencia de corte.
La frecuencia para un filtro de paso alto de corte puede definirse como:
1/(2*Pi*R*C)
Esta frecuencia de corte define lo que la frecuencia más baja que puede pasar a través de este filtro y todavía ser utilizada. Cualquier frecuencia por debajo de este, para el paso alto, no afectará el circuito. Cualquier frecuencia por encima de la frecuencia, para el paso bajo, de corte no pasará a través del sistema.

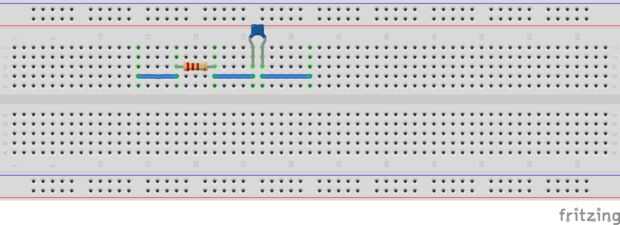

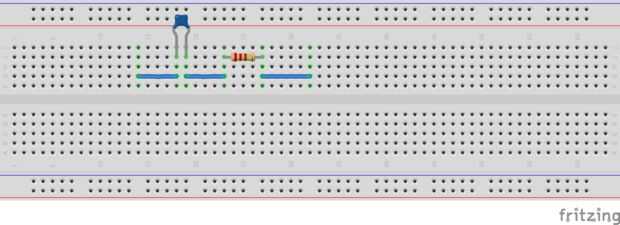

Hice un circuito de ejemplo para el filtro de paso bajo y alto. El circuito pasa altas utiliza un condensador nF 1,0 y una resistencia de ohmio 10 k. El filtro de paso bajo es muy similar a la posición de la resistencia y el condensador se girarán. Usé un resistor del ohmio 1 k y el condensador de 10 nF.
