Paso 2: Pase de banda y banda paran filtro

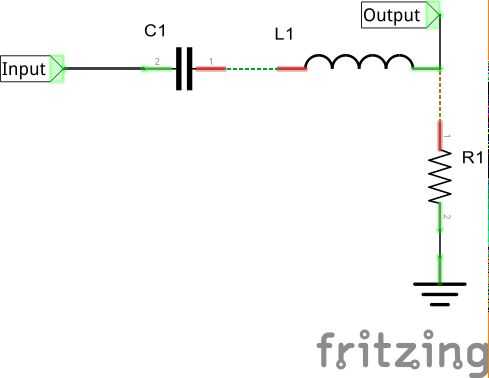

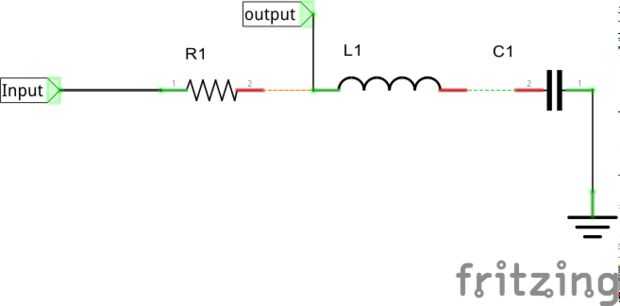

El siguiente conjunto de filtros también son opuestos uno del otro. Se construye un filtro de paso de banda de dos circuitos RC o fuera de un circuito RLC. Hice una banda pase filtro utilizando el método RLC. Tenía un condensador, y inductor y una resistencia es la serie en ese orden. Tuve mi salida viniendo de la parte de resistencia. Para el filtro banda tenía un resistor, un inductor y un condensador en serie en ese orden. Mi puesto hacia fuera para que el filtro se viene del inductor y el condensador.
Estos filtros se utilizan para obtener una gama específica de frecuencias. El filtro de paso banda sólo permitirá la gama especificada pasar a través del sistema. El filtro banda todo lo contrario. El filtro de paso banda sólo permite frecuencias fuera del rango especificado para pasar a través del sistema.

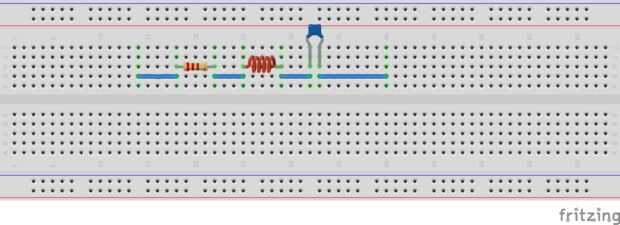

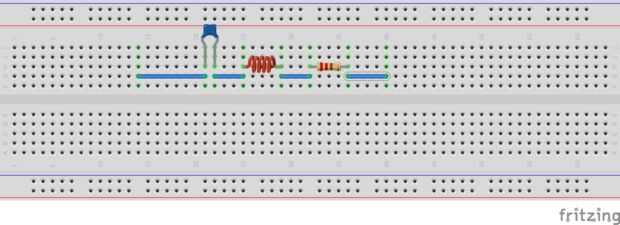

Los circuitos de ejemplo que he creado para la banda pasan filtro utilizado 1nF condensador, un inductor de mH 1 y un 1 k Ohm resisitor. El filtro banda utiliza una resistencia de ohmio 10 k, un inductor de 1mH y un condensador de 1nF.
