Paso 3: Descubrimiento análogo
Una vez que tengas todos tus filtros construidos es hora de conectar al descubrimiento análogo. Estoy usando un análogo descubrimiento 2 para este proyecto. Añadí varios pernos alrededor de los circuitos y les llevar conectado quería mi entrada, salidas y motivos para ser.
Tomar la iniciativa de Wavegenerator 1 del anuncio y conéctelo a la entrada del circuito. Conecte el canal 2 a la clavija de salida del circuito. Finalmente Conecte uno de los cables de tierra con el conector de tierra de la AD. También puede conectar el cable de canal 1 a la clavija de entrada para ver la señal antes de que se pasa a través del sistema.
Para ver cómo trabaja un filtro es mejor utilizar el analizador de red del programa 2015 de formas de onda. Abrir el analizador de red para empezar. Seleccione la ficha red para conseguir abrir el analizador de red. Una vez que el circuito está conectado puede seleccione Ejecutar y ver lo que hace la forma de onda. Que tenga que cambiar el rango de frecuencia que desea que usted ve junto con cuántos decibeles son vistos a la vez para ver lo que está sucediendo a su señal llega a través del sistema.
Mantuve mi rango de freq en 500 Hz a 2 MHz y mi rango de decibeles a 50 Db y la parte superior es de 10 Db.

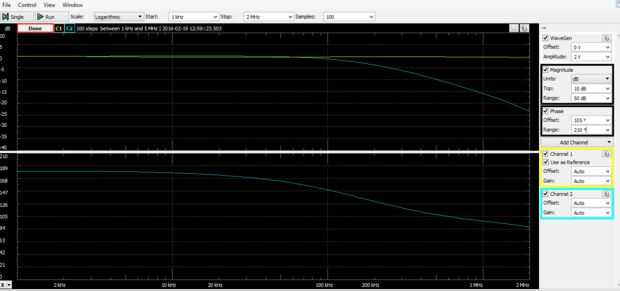

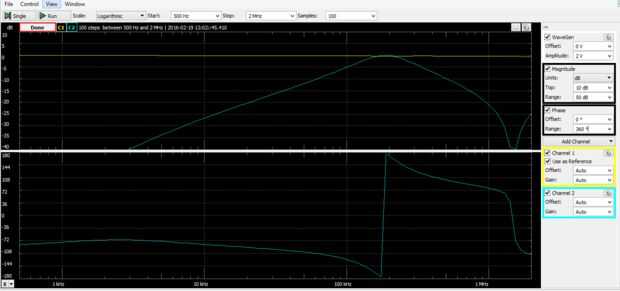

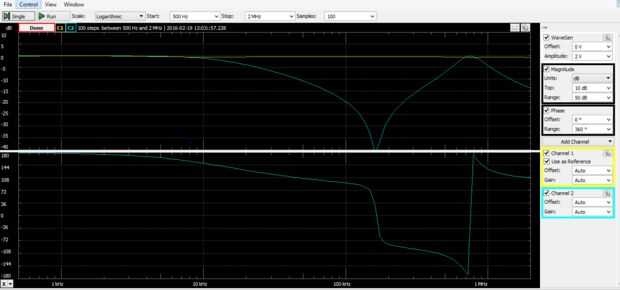

Si nos fijamos en las señales que usted puede ver que lo que cada filtro está haciendo lo que debe hacer. En el alto pasar la forma de onda es estancamiento en la frecuencia de corte del sistema de filtro. En el filtro de paso bajo la forma de onda es dejar justo después de la frecuencia de corte. El filtro de paso de banda permite solamente una sola frecuencia pasar vista por la subida y la caída de la forma de onda en el punto exacto. El filtro banda es no permitir que cierta frecuencia aunque como se ve por el convergente en el punto exacto en la forma de onda.
