Paso 3: Listo para usar

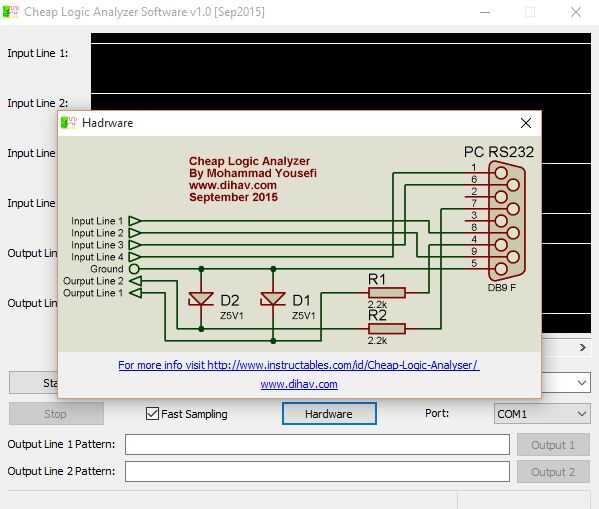

Descargar Software de analizador de lógica barata de archivos adjuntos y ejecutarlo en su PC. Conecte el conector DB9 al puerto RS232 de la PC. Iniciar programa, seleccionar Puerto (generalmente COM1) y pulse Start para iniciar registro de datos con este analizador de lógica simple, finalmente presione botón Stop para detener el registro de datos. Si activa la casilla de Rápido muestreo , los datos no están visibles al registro, pero el dispositivo es capaz de coger pulsos tan cortos como 10 microsegundos. (La velocidad del dispositivo depende de tu PC). Puede exportar los datos como un archivo CSV que puede importarse a Excel. También puede medir distancias en la tabla haciendo clic en él. Este dispositivo también tiene dos salidas de 5V que pueden ser activadas pulsando botones Output1 y Output2 . También puede escribir un patrón de señal para ellos usando debajo de reglas.
- Patrón comienza con 0; o 1; indica el estado inicial de la producción.
- Patrón continúa con xxxxx; xxxxx es el tiempo de retardo antes de cambiar de estado siguiente en microsegundos.
- Si usted quiere repetir modelo, poner r al final de la misma.
Ejemplo 1:1; 100000; r--> H(0.1s delay) L(0.1s delay) H(0.1s delay) L(0.1s delay) H...
Ejemplo 2:0; 100000; 200000; 4500; 10000; --> L(0.1s delay) H(0.2s delay) L(4.5ms delay) H(10ms delay) L
