Analógica 0-5V de entrada de frambuesa Pi trazada en Web (7 / 11 paso)

Paso 7: Cargar el software en el PIC

Adjunta son los archivos del proyecto. Estamos utilizando el MPLAB X IDE para desarrollar el código y el compilador XC8 para compilar el código, estos son gratuitos instalar en la página de microchip que se necesitan estos para conseguir su proyecto a trabajar! También necesita un programador de microchip que soporta la PIC16F1519

Pasos para programar el tablero de PI PIC
1. descargar e instalar MPLAB X IDE de microprocesador
2. Descargue e instale la versión gratuita del compilador XC8 para microchip
3. descargar el código de abajo
4. descomprimir el código
5. abrir MPLAB X
6. archivo > Abrir proyecto
7. busca donde guardaste el proyecto

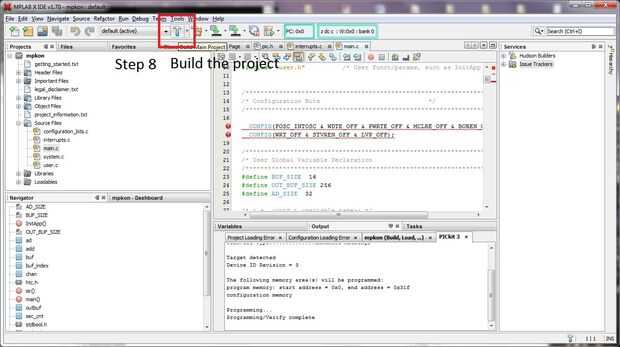

8. construir el código

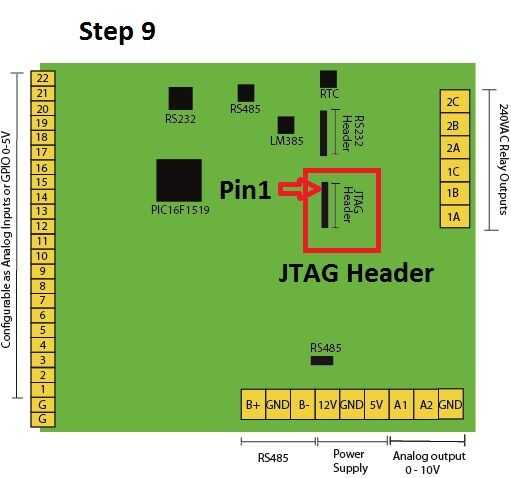

9. conectar el PICKIT3 al encabezado del JTAG en el PI PIC

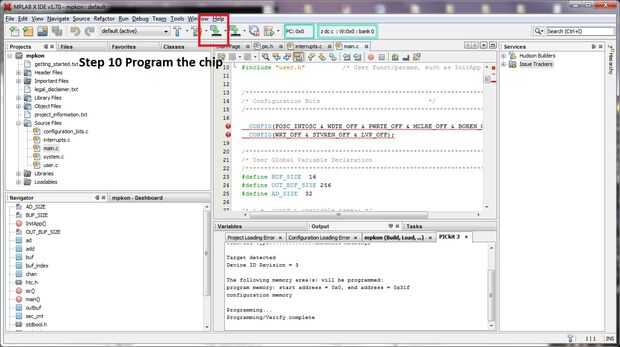

10. programar el chip PIC
