Analyzing Simple Circuits

Antes de comenzar en el análisis de un circuito simple, hay algunas cosa que debes saber. Análisis de circuitos simples requiere algunas cosas de usted:

· Conocimientos de Álgebra básica (también te puede interesar una calculadora de mano para hacer algunos cálculos rápidamente).

· Conocimiento básico de cómo funcionan los circuitos.

· Una hoja vacía de papel.

· Un lápiz o una pluma si no lápiz está disponible, aunque un lápiz es preferible en caso de que se comete un error.

· Alrededor de 15-60 minutos dependiendo el problema y de su experiencia con circuitos.

Además de estas cuatro cosas son unos conceptos que necesita para entender. Este Instructable no es para principiantes, usted debe entender que hay física y leyes electromagnéticas que circuitos giran alrededor. El cálculo exacto y la física detrás de cada una de las leyes no se explicar, pero usted debe ser capaz de entender sus conceptos básicos. Hay sólo tres leyes que usted necesita saber para trabajar con circuitos:

· Ley de Ohm

· Ley actual de Kirchhoff (KCL)

· Ley de voltaje de Kirchhoff (KVL)

La ley más importante en el análisis de circuitos es la ley de Ohm. Estados de ley de Ohm el voltaje a través de un elemento es igual a que de la corriente del elemento veces la corriente que fluye a través del elemento, o voltaje = resistencia * corriente (V = IR). Voltaje (V) es la cantidad de potencial eléctrico, medido en voltios (símbolo V). Resistance (R) es la dificultad que tarda en pasar una corriente eléctrica a través de un elemento medido en ohmios (símbolo Ω). Corriente (i) es el flujo de carga de electrón, medida en ampere (símbolo A). Ley de ohms es el pan de cada día y será donde la mayoría de los cálculos tienen lugar durante el análisis.

Antes de que se explican las leyes de Kirchhoff, hay algunas definiciones debe primero comprender. Hay figuras en la parte superior de esta página que están numerados para corresponder con cada una de las siguientes definiciones, debería ayudar a comprender cada definición y en algunos casos su símbolo respectivo:

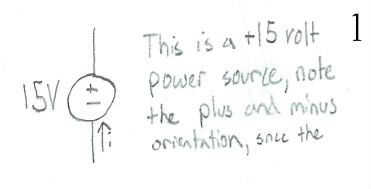

1.) fuente de alimentación: elemento que proporciona energía al circuito, generalmente una batería; Si la corriente fluye hacia el lado negativo, la fuente de energía es positiva. No es la única manera de establecer una batería.

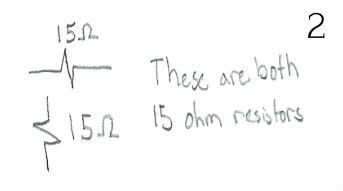

Resistencia de 2.): el elemento más común y sólo usted estará tratando con el tipo.

Nodo 3.): un cruce fueron dos o más elementos del circuito están conectados juntos dando un punto de conexión entre dos o más ramas. Un nodo es indicado por un punto.

4.) rama: una sola o un grupo de componentes que están conectados entre dos nodos.

5.) Loop: un camino cerrado simple en que hay circuito elemento o nodo se encuentra más de una vez.

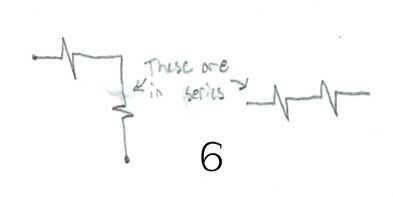

6.) serie: los elementos se dicen que en "serie", si dos o más elementos se conectan a otro sin las sucursales.

7.) paralelo: los elementos se dicen que en "Paralelo", si dos o más elementos se conectan a unos a otros con ramas.

8.) de alambre: una línea en la que ningún elemento está conectado a. Los cables son importantes ya que tensiones no cambian dentro de un alambre, por lo tanto dos nodos conectados con un cable que tendrá la misma tensión.

Terreno 9.): el punto en el circuito donde el voltaje se establece en 0. Si no se especifica la ubicación de la "tierra", se supone que en cualquier nodo en la parte inferior del circuito donde no existen elementos directamente entre el lado negativo de la fuente de energía y "tierra" es decir, allí es solamente los cables entre el lado negativo de la alimentación y "tierra". Puede dibujar tantos motivos como usted quisiera como sólo están conectados con los alambres.

10.) caída de tensión: los nodos de tensión entre dos es igual a la tensión en el segundo nodo menos la tensión en el primer nodo. Si el segundo nodo es conectado a tierra, entonces la "caída de tensión" a lo largo de este alambre es igual a la tensión en el primer nodo, desde Vn - 0 = Vn donde el 0 representa 0 voltios a tierra.

11.) orientación positiva: al escribir la caída de voltaje a través de un elemento, escriba + _ V-, que el + está en el lado que pega la flecha actual. Esto hará más sentido en el contexto de un problema.

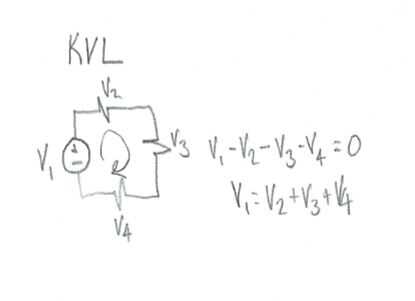

La ley actual de Kirchhoff establece que toda corriente que fluye en un nodo es igual a cero, i1 + i2 + i3 +... + en = 0. Ley de voltaje de Kirchhoff indica que todas las tensiones sumadas alrededor de un bucle deben agregar hasta cero, V1 + V2 + V3 +... + Vn = 0; se utilizará para calcular los voltajes en los nodos. Imágenes de KCL y KVL están marcados a lápiz con su respectivo nombre.

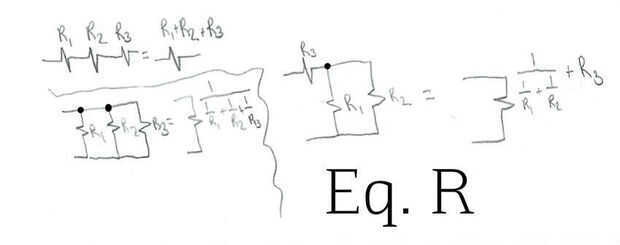

La última cosa que necesita saber antes de comenzar es la idea de una "resistencia equivalente". Resistencia equivalente es la idea que se puede simplificar un circuito con varias resistencias a un circuito con solamente un resistor. Se utiliza para encontrar la corriente de partida que fluye de la fuente de alimentación. Esto se realiza por dos ecuaciones, en primer lugar tiene que ver con resistencias en serie. Para añadir cualquier número de resistores en serie simplemente agréguelos normalmente. Por ejemplo, resistencias R1, R2 y R3 en serie equivalen a un solo resistor R4, que R4 = R1 + R2 + R3. Para añadir cualquier número de resistores en paralelo suman uno más de la suma de los inversos. Por ejemplo, los resistores R1, R2 y R3 en paralelo son iguales a un solo resistor R4, que R4 = 1/(1/R1+1/R2+1/R3). Cada una de estas dos ecuaciones se puede utilizar juntos para circuitos, no sólo en serie o en paralelo. Por ejemplo, resistencias R1 y R2 en paralelo mientras que también en serie con R3 están igualan a un solo resistor R4 así que R4=(1/(1/R1+1/R2)) = R3. Imagen para resistencia equivalente está en la parte superior con la etiqueta Eq. R.

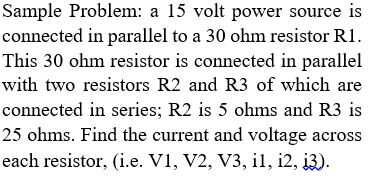

Ahora que todas las definiciones y las leyes han sido explicadas es el momento para que usted pueda empezar a trabajar en cómo analizar circuitos. Un ejemplo se trabajó utilizando los pasos siguientes al inicio de cada paso. El problema muestra su ser es la última imagen en la parte superior. Leer a través de todos estos pasos analizar un circuito antes de hacer algún problema por su cuenta. A veces aprender cómo hacer algo mejor se enseña a través de ejemplos.
