Andee centinela con Annikken Andee (4 / 8 paso)

Paso 4: Coloque misiles y Servo Cables para protoboard

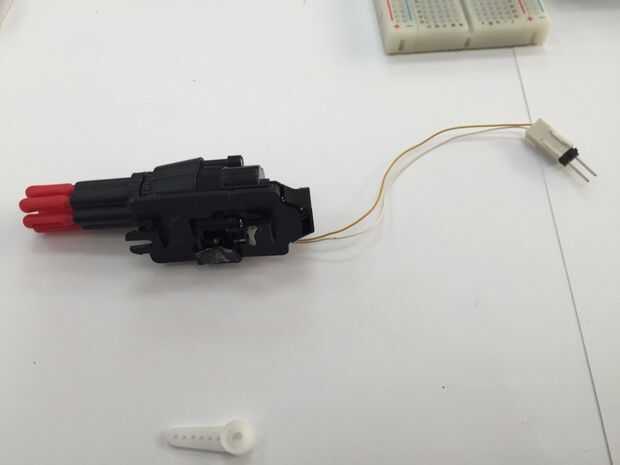

1) que se extiende desde la torreta te verán los cables amarillo, blancos, rojo y negros. Cortar la red y cables negros para los que no será necesarios.

2) la soldadura de los cables blancos y amarillos con unos pasadores.

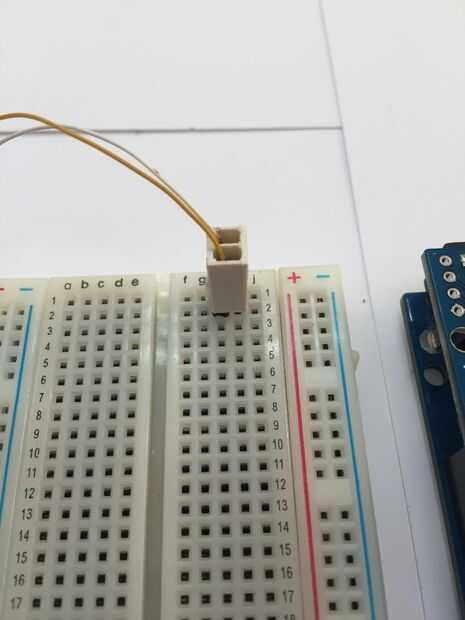

3) en el protoboard, inserte el cable blanco en el carril 1 y el cable amarillo en el carril 2.

4) Inserte un cable de conexión de carril 1 al ferrocarril 5.

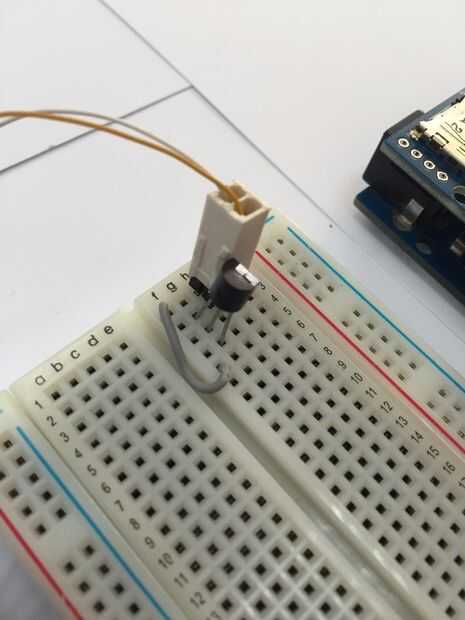

5) Inserte un transistor alineado de extremo a extremo en los rieles 2, 3 y 4 respectivamente.

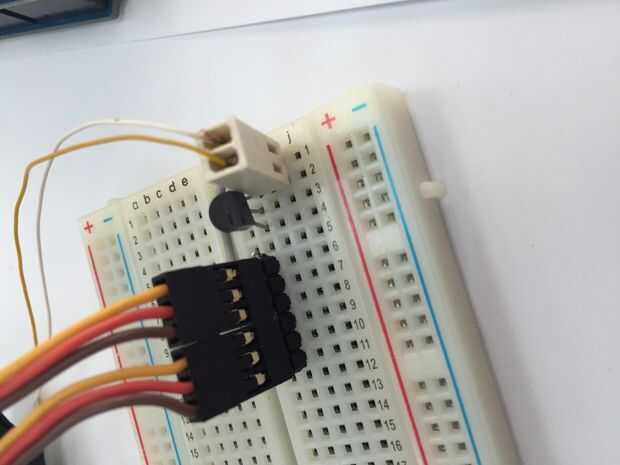

6) tome el cable de servo superior e insertarla, con pines, el cable naranja en el carril 6, rojo en el carril 7 y negro en el carril 8.

7) tome el cable de servo de fondo e insertarla, con pines, el cable naranja en el carril 9, rojo en el carril de 10 y negro en el carril de 11.

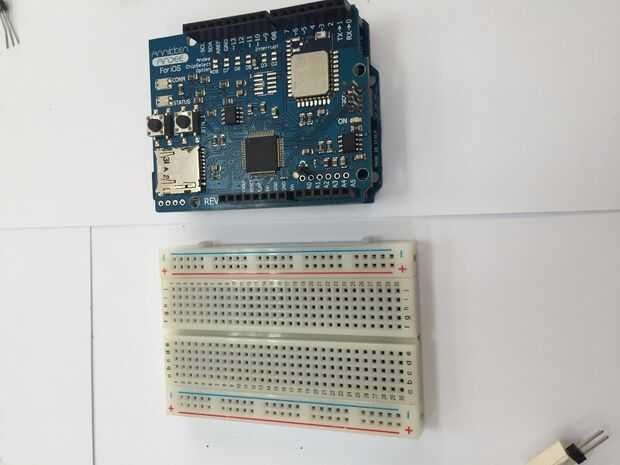

8) ya estás listo para cablear todo a Arduino!
