Paso 2: PCB
Diseñé el pequeño PCB para Anderson Powepole polaridad y comprobador de tensión. El tamaño del PCB es de 50mm por 25mm (aproximadamente 2 "x 1"). Puede descargar archivo pdf para que puedas hacer vuestro propio pcb.
Hice mi prototipo PCB con técnica de transferencia de tóner. Si usted está interesado en el futuro me planeo para hacer PCB y kit para la venta. En contacto conmigo si desea kit o PCB.
Pasos de soldadura de PCB:

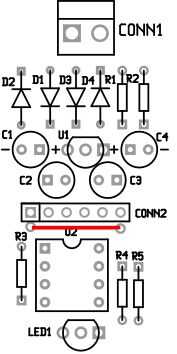

1. la soldadura en el puente de alambre (línea roja en la imagen. Entre U2 y CONN2)
2. la soldadura en los diodos.
3 soldadura de las resistencias
4 soldadura en los condensadores
5 soldadura en ICs.
6 soldadura en el LED (para el Cojín cuadrado hay que orientar la parte plana de la led) y jefe de programación.
Lista de piezas:
R1 - 30 kOhm
R2, R3 - 10 kOhm
R4, R5 - 470 Ohm
C1, C4 - 10 uF / 25V
C2, C3 - 100nF
D1, D2, D3, D4 - 1N4148
LED1 - Bi-color rojo/verde LED (ánodo común)
IC1 - 78L 05
IC2 - PIC12F675
CONN1 - shell conector rojo y atrás Anderson Powerpole y 2 x 15 amp pin o conector de terminales de tornillo.
CONN2 - jefe del pin 6
