Paso 2: Hacer la Junta de laberinto
Esta la parte mecánica del proyecto...

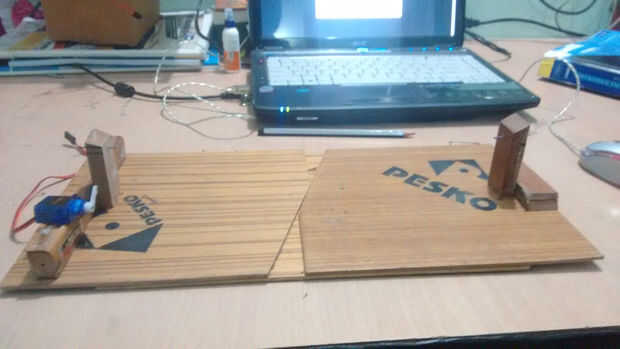

En primer lugar para la base tome largas del rectángulo pedazo de tablón de madera o de cartón. debe ser mayor que la real Junta de inclinación...

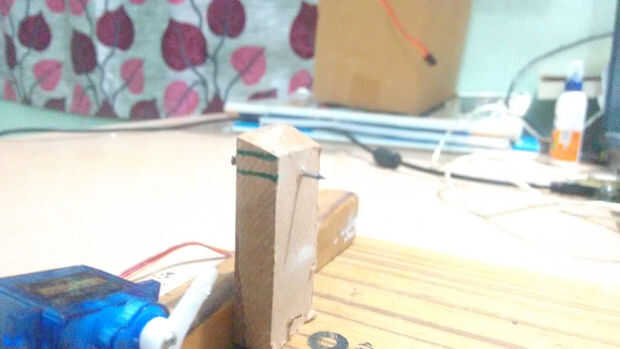

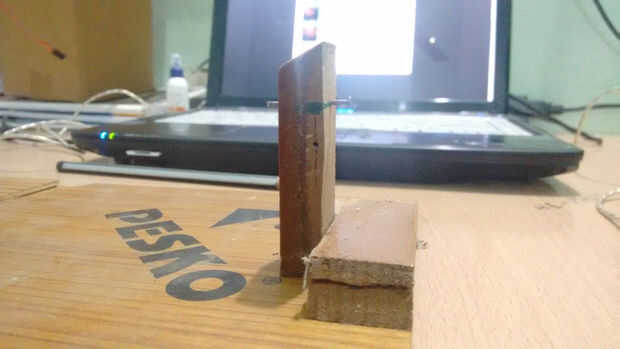

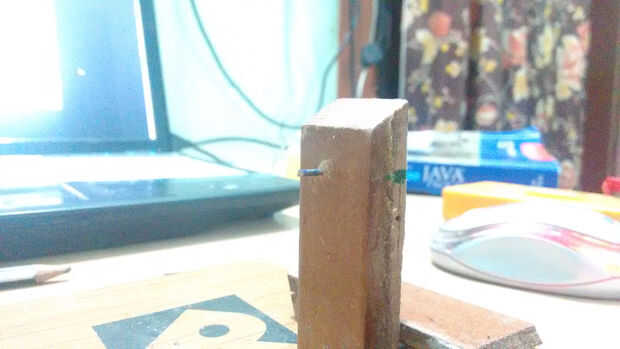

Corte dos pequeños de igual tamaño de cuboide madera...
y añadir un clavo a cada una, de tal manera que se aline a la misma altura desde la base. También cortar alguna pieza extra de madera para añadir soporte a los pilares...
ahora para el tablero superior...

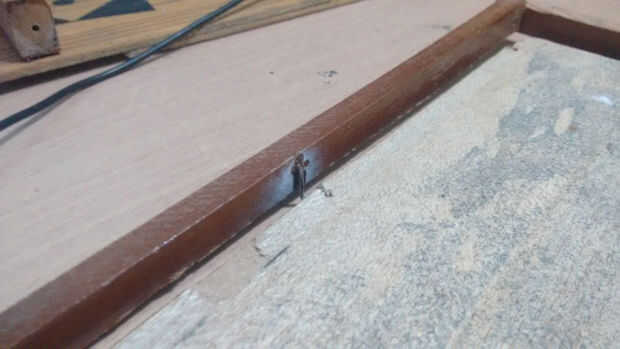

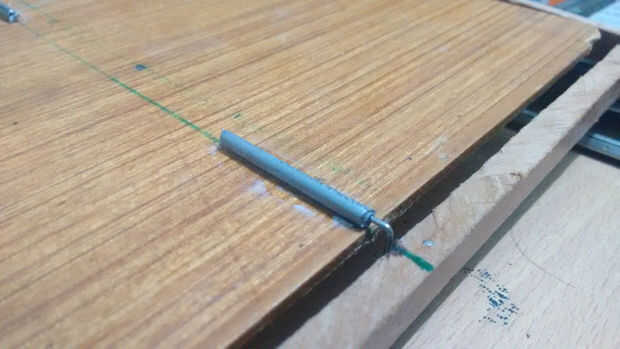

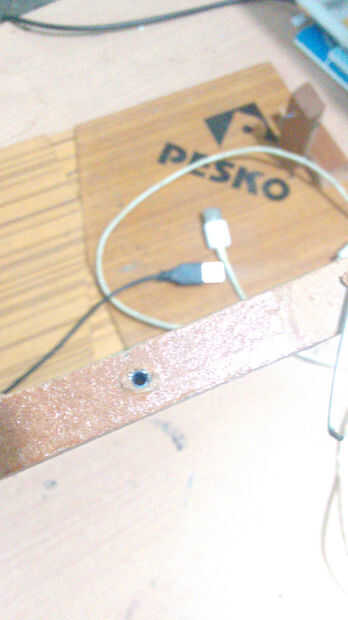

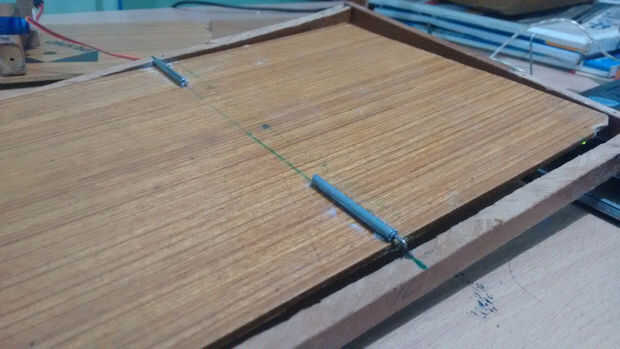

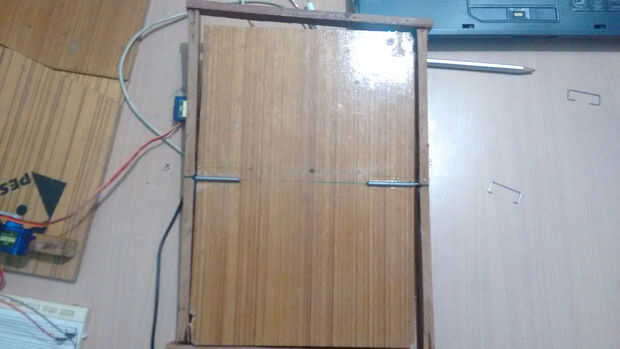

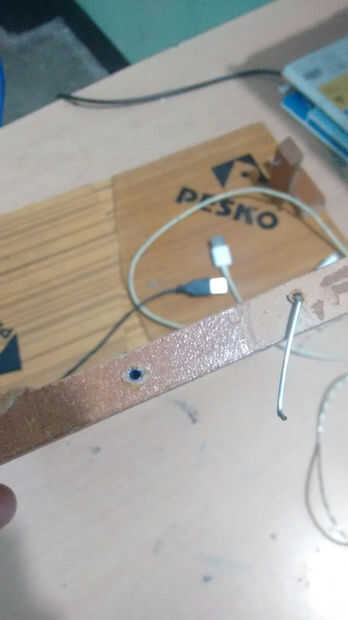

crear un marco más pequeño que la base, esto será nuestro eje x, en la cara externa de los bordes más pequeños de los pequeños agujeros de marco hace exactamente en el centro de los bordes. cortar las varillas en la mitad y pegarlas a los bordes grandes del marco hacia dentro. cortar en la mitad antes de hacerlo.
Esto llevará a cabo el tablero superior al marco y ayudará en la rotación.
Añadir ahora los pilares a los orificios exteriores para hacer el marco de soporte en la base.
los pilares en la base del palillo y también adjuntar los soportes para ellos.
ahora para agregar la los servos.

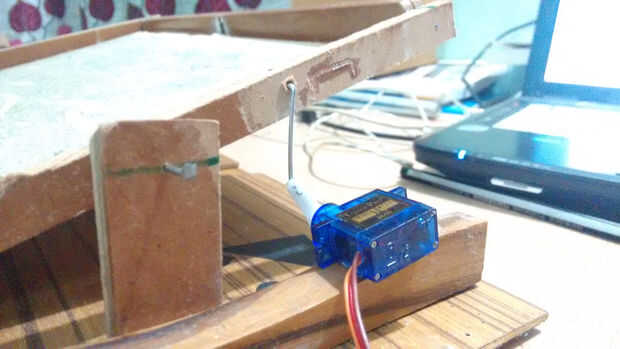

uno va conectado a la base y se unirá a la estructura mediante una pequeña barra para rotar el marco

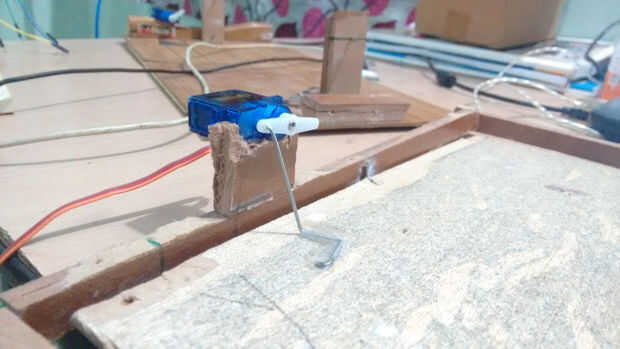

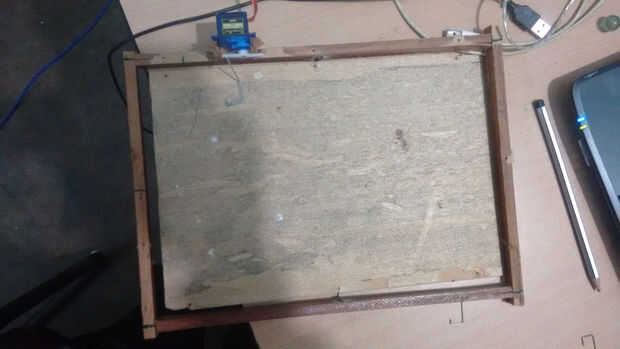

otro se sujetará a la estructura y se unirá a la junta superior usando una varilla pequeña para girar el tablero superior.
los servos deben ser montado perpendicularmente uno al otro como se muestra en las fotos.

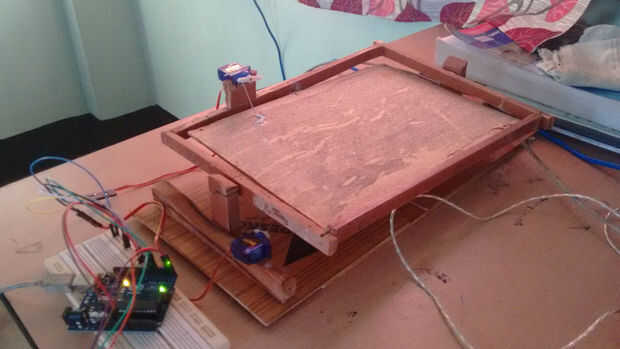

ahora la Junta está lista.

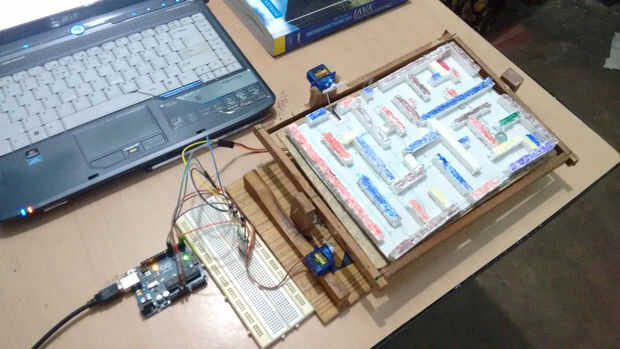

hice el laberinto usando thermocol y un tablero de tarjeta.
