Paso 3: Configuración del circuito

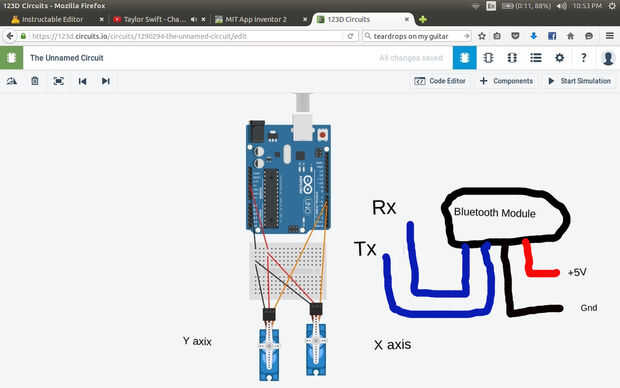

Establecer el circuito como se muestra en la foto...
Recuerde para servos que utilizo el cable rojo es positivo, brown es negativo y anaranjado es señal.
Módulo de Bluetooth
RX va al pin 1
TX va al pin 2
Cable de señal del servo base va al pin 5
Cable de señal del servo marco va al pin 6
No olvide añadir la fuente de alimentación adicional para el módulo bluetooth y servo... otro módulo sabio no se bastante actual y se mantenga en desconectar, mostrando error 516. Tenía mucho de problemas solución de problemas y en la última figura el problema y la solución.
