Android Bluetooth Control Led RGB (1 / 3 paso)

Paso 1: Primero recopilaremos todos los artículos que usted necesita.

  • Arduino (Uno, Mega o Nano)
  • Módulo de Bluetooth JY - MCU
  • Transistor Array ULN2003A
  • 5050 RGB LED de ánodo común de tiras
  • Alimentación LED 12V
  • Software: IDE de Arduino y aplicación Omniblug

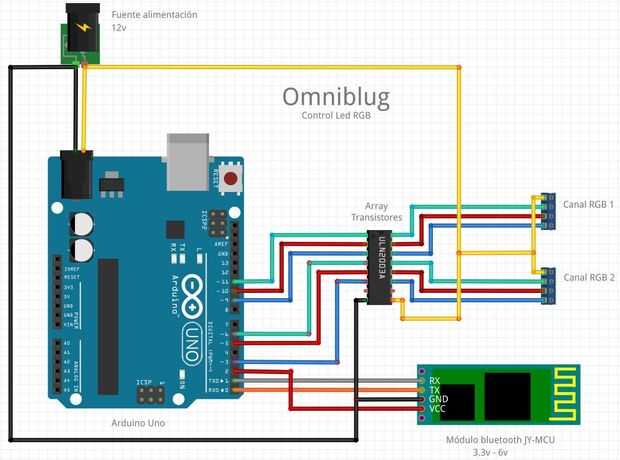

Hacemos el circuito electrónico.

Es importante señalar que este esquema está diseñado para proporcionar un 500 mA de corriente para cada canal RGB. (1 tira de LED 1 metro por canal). Si usted necesita conectar LEDs más, necesita un amplificador de potencia para proporcionar la intensidad suficiente para la instalación.

Usamos las salidas analógicas de nuestro arduino para controlar cada canal RGB. Recuerde que el módulo de bluetooth puede ser alimentado de 6v 3, 3V. Se potencia con microcontrolador porque su consumo máximo es mínimo y nos permite tener un mejor control del dispositivo.
