Paso 3: Cableado: Módulo Bluetooth para Arduino

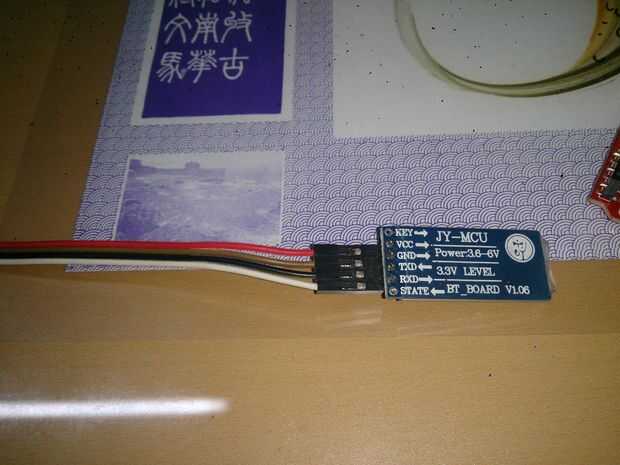

Después de algunos comentarios en la red, recoger JY-MCU módulo de Bluetooth. Es pequeño en tamaño, bajo precio, listo. Es un módulo de HC-06 que se apoyan solamente en "esclavo" y también conocido como "Linvor" mientras que hay un módulo de HC-05, que se puede configurar como master o esclavo. Para saber más sobre el módulo Bluetooth HC-06 puede visitar este enlace o simplemente google keyword "HC-06".

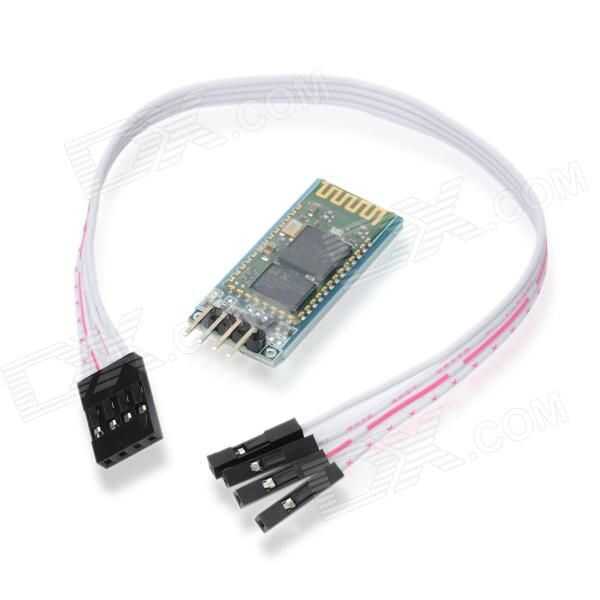

Cableado en Arduino Uno R3 es bastante simple ya que tiene sólo cuatro cables. Este módulo de Bluetooth de JY-MCU viene con cuatro clavijas hembra a hembra cables marca con rojo guiones y puntos. Cambiar estos cables, porque necesito mujer encabezados en el módulo de bluetooth y cabeceras masculinas en Arduino.

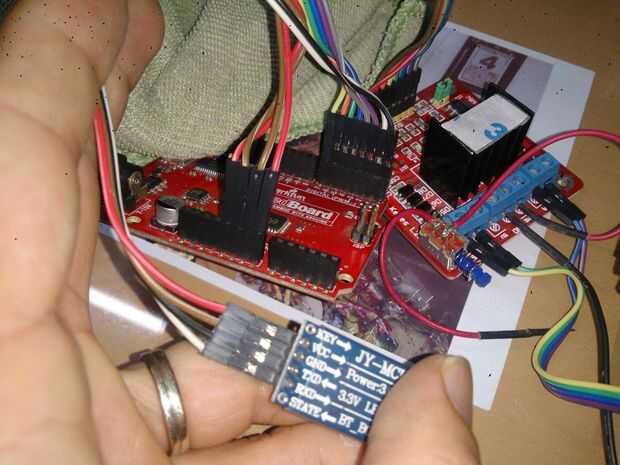

Usar cables de color del arco iris por lo que es más fácil seguir y guiar y explicar con los colores que utilizo.

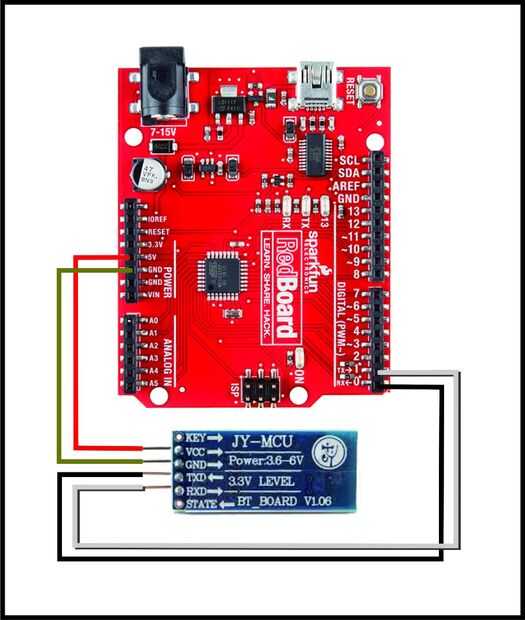

- Cable rojo de HC-06 VCC de 5V de Arduino.
- Marrón cable de HC-06 GND de Arduino GND.
- Negro alambre de HC-06 TXD para Pin Digital de Arduino 0 (Rx).
- Cable de HC-06 RXD a Arduino Digital Pin 1 (Tx) blanco.

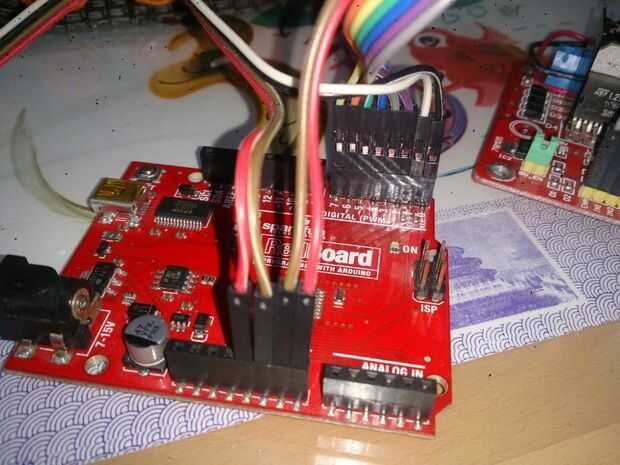

Algunos de ustedes tendría esta pregunta cruza la mente: el código de color para el suelo es negro, entonces ¿por qué utilizar marrón en su lugar? Bueno, los cables de puenteo que tengo es 40 pernos en un grupo. Arrancado de un grupo de cuatro, guardo el rojo de VCC, entonces Brown está a su lado. Creo que no es malo usar marrón como la tierra en lugar de estropear el grupo de cables.
