Paso 3: Diagrama del circuito y diagramas esquemáticos
conexión se realiza basándose en el tipo del LED. He usado aquí es tipo ánodo común común pin está conectado a vcc + 5.

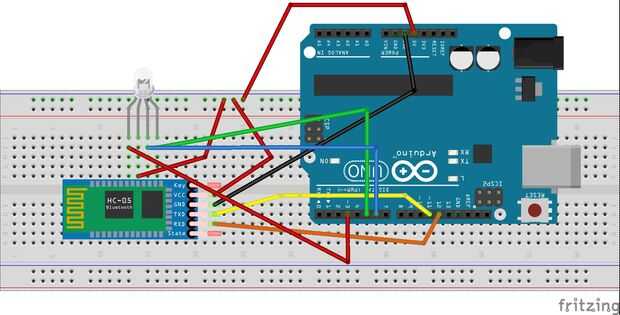

Conexión de LED RGB (Sólo pin 3,5,6,9,10,11 son pines PWM)
PIN 3 de arduino está conectado al pin rojo del RGB LED.
El pin 5 es arduino conectado al pin verde del RGB LED.
PIN 6 de arduino está conectado al pin azul de LED RGB.
Conexión del módulo Bluetooth HC-05
PIN vcc se conecta a + 5 o + 3 según su módulo.
PIN gnd está conectada al pin gnd de arduino.
PIN Txd es conectado al arduino pin 11.
Pinn Rxd es conectado al arduino pin 12.
