Esta versión utiliza la plataforma Arduino para controlar un display de LCD/LED desde tu móvil Android. Es una compilación de listo que requiere Android sin programación, sin soldadura y sin escribir código de Arduino, que no quiere.

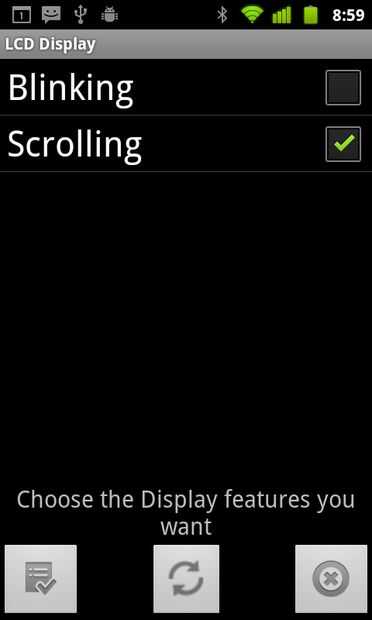

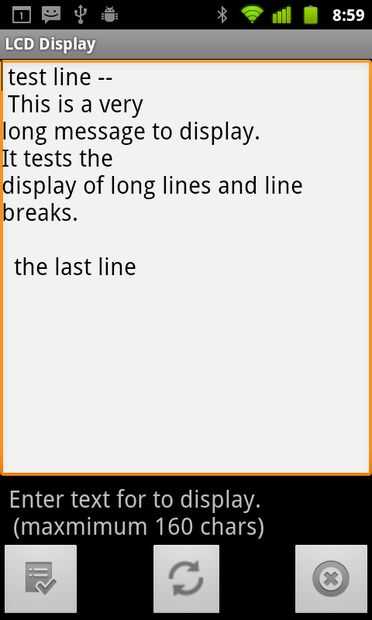

La estructura básica que se muestra a continuación establece texto multilínea, hasta 160 caracteres, en una pantalla LCD de tu móvil. Con el móvil también puede establecer el texto Desplácese hacia arriba, dos líneas a la vez o parpadear.
PERO esto es sólo el comienzo. Puesto que todas las pantallas de Android se controlan totalmente desde el código de Arduino, se pueden modificar fácilmente para añadir sus propias características. Ver www.pfod.com.au para más detalles sobre cómo conducir la pantalla Android usando mensajes de texto simple y pequeño (micro-páginas)
También puede reemplazar la pantalla LCD con LED grande pantallas encadenadas para que sea un realmente grande una pantalla brillante que se puede controlar desde tu móvil. Reemplazar la pantalla LCD con una pantalla LED requiere cambios en el código para el código de Arduino. Estos cambios no están cubiertos en esta estructura básica.
La estructura básica

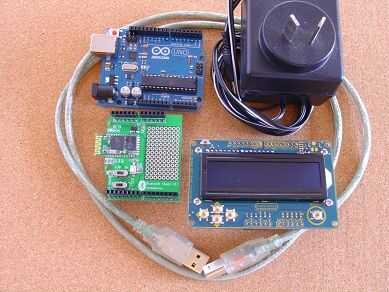

Comprar los componentes enumerados en la lista de piezas.
Instalar el IDE de Arduino desde http://arduino.cc/en/Guide/HomePage
Descargar el zip de la librería pfodParser y descomprímalo en el directorio arduino/librerías. (Abra el archivo IDE de Arduino -> ventana de preferencias para ver donde es el directorio local de Arduino).
Abra un nuevo archivo y copie este código en la ventana IDE, conectar el Arduino Uno mediante el cable usb y programa. Luego desconecte el cable USB.
Ponga los interruptores en la placa de Bluetooth. Coloque el interruptor de 3V/5V a 5V y coloque el interruptor de a Board/To FT232 para la posición de tablero.

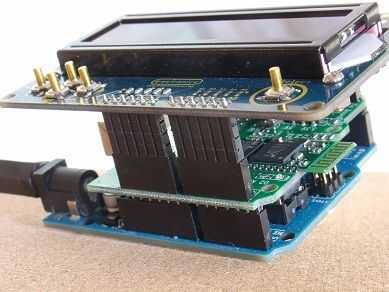

Enchufe los tres juntos placas Arduino, Bluetooth, LCD tablilla. Asegúrese de que los pernos que toda Alinee correctamente.
Conecte la fuente de 9V en la placa Arduino para que potencia todas tres juntas.
Descargar el pfodApp para tu móvil Android.
Par tu móvil con el escudo de Bluetooth y configurar una conexión de pfod llamada pantalla LCD, como se describe aquí.

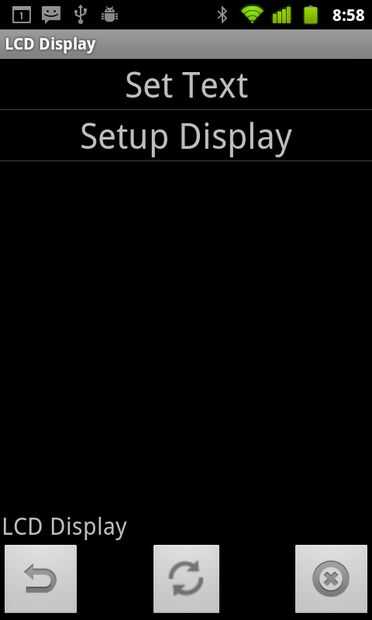

Iniciar pfodApp y conectar a la pantalla el texto y las opciones de visualización.
Acabado. Para más detalles vea Android controlado LCD/LED en www.pfod.com.au, para otros Android proyectos controlados ver www.pfod.com.au
La extensión de la exhibición de LED grande
www.freetronics.com vende una grande pantalla de matriz de punto pantalla 32 x 16 rojo LED, una pantalla LED azul está también disponible. También ofrecen una librería de Arduino para manejar estos displays y los módulos de visualización pueden ser Margarita encadenados juntos para hacer pantallas aún más grandes.
Esto podría constituir la base para un producto comercial para punto de venta de publicidad a tiendas de conveniencia por ejemplo. Puesto que la pantalla se controla mediante sencillos menús y pantallas de entrada de un móvil Android, el encargado de la tienda podría cambiar el texto de la pantalla cuando quiere. También desde todas las opciones de pantalla y pantallas de Android se controlan desde el código de Arduino fácilmente puede personalizar las opciones se proporcionan.
Última palabra
Si desea modificar el código y pronto encontrar las paradas de programa funciona correctamente, probablemente agotado de RAM (1k), 256 bytes son utilizados por el analizador sintáctico para los mensajes desde el móvil, otra de 256 bytes se utilizan para construir el mensaje a enviar con el texto actual, además de algunos [char] y algunas cadenas constantes. Ver" mi Arduino programa dejo de funcionar ayuda! Qué falla cuando agregar más cadenas a su programa de Arduino". Que el artículo muestra cómo mover sus constantes de cadena de RAM y espacio libre.
