Android controlado tira de la energía (2 / 6 paso)

Paso 2: Montaje de las salidas y la placa de relé

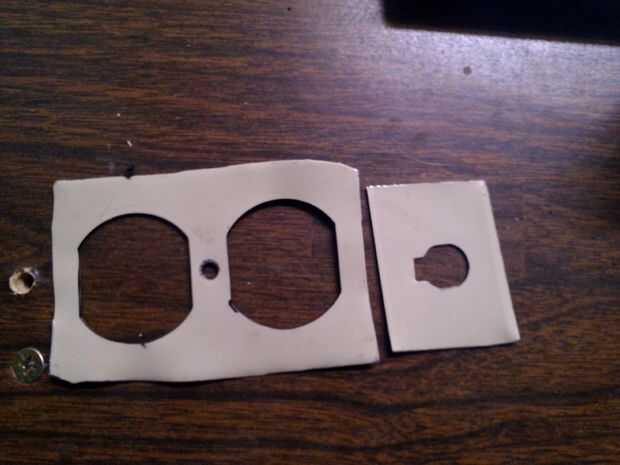

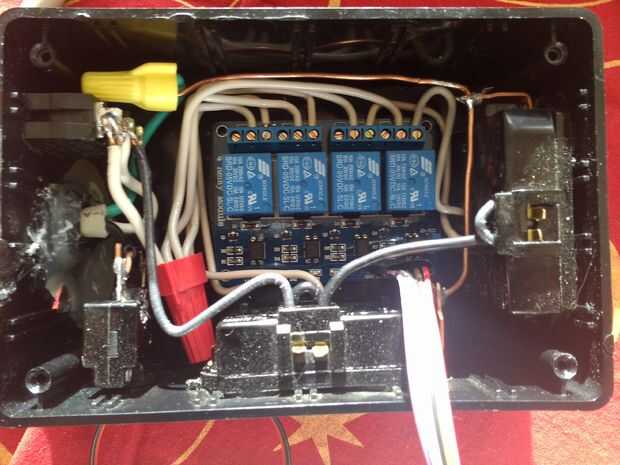

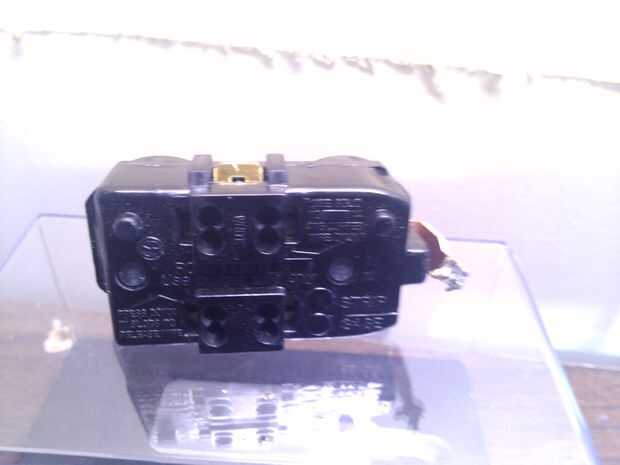

En primer lugar usted necesita quitar los enchufes, interruptor on-off y reset de la regleta. Prestar atención a cómo todo está conectado y tomar fotografías. El cableado de 115V seguirá siendo el mismo con la excepción de que el cable neutro (blanco), que se conectado por separado de cada relé y después de cada relé en cada toma de corriente. La regleta que utilicé fue un metal viejo, así que corte algunas piezas para usar como plantillas para los agujeros del corte en mi recinto. Las salidas cuentan con dos tomas conectadas por un clip de metal. Para obtener 4 canales separados usted necesita cortar o tirar estos clips. En la última foto se puede ver mi diseño para 2 salidas, cable, tablero de interruptor y relé de alimentación. Como NO se puede conectar la placa de relé normalmente abierto o NC normalmente cerrado, elegí NO por lo que el circuito no estaría completo a menos que el relé está conectado. También optó por alambre el alambre caliente (negro) a todos los 4 canales y utiliza el cable neutral (blanco) al interruptor de encendido y apagado con los relés. Tomé el tiempo para soldar el cable de tierra a todos los 4 canales de seguridad.
