Paso 7: conexiones
conectar Arduino a conductor del motor tal como se indica a continuación
Arduino | controlador de motor
Pin 2 | entrada 1
PIN 3 | entrada 2
Pin 4 | entrada 3
Pin 5 | entrada 4
+ 5 v a + 5v
de tierra a masa

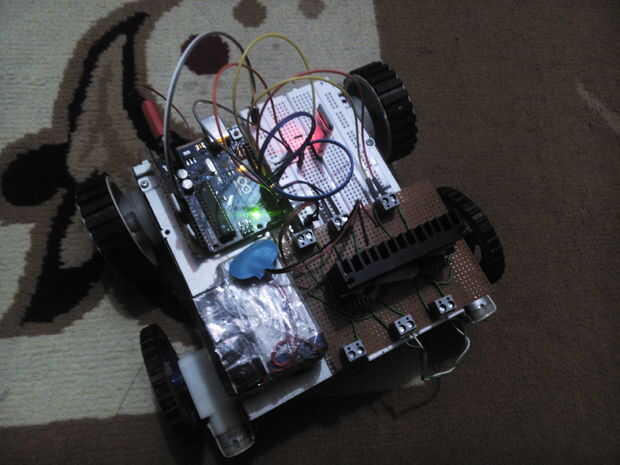

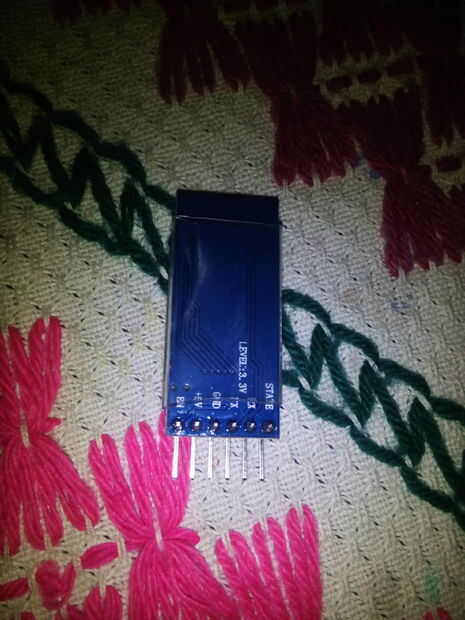

también es fácil conectar Bluetooth
conectar en el tablero de pan pequeño
BT rx a tx del Arduino
BT tx al rx del Arduino
activar pin a pin 9
y + 5v a Arduino + 5v
y conector de tierra a masa de Arduino
ATENCIÓN!!!!!!
antes de conectar el circuito controlador de motor comprobar utilizando multímetro para espalda actual como un solo error puede freír su Arduino.
Si su circuito controlador de motor es Ready-Made tiene pin enable para control velocidad conectar con + 5v como controlar la velocidad no es necesaria en este proyecto
