Android DiceBot (4 / 6 paso)

Paso 4: Corte el Perfboard

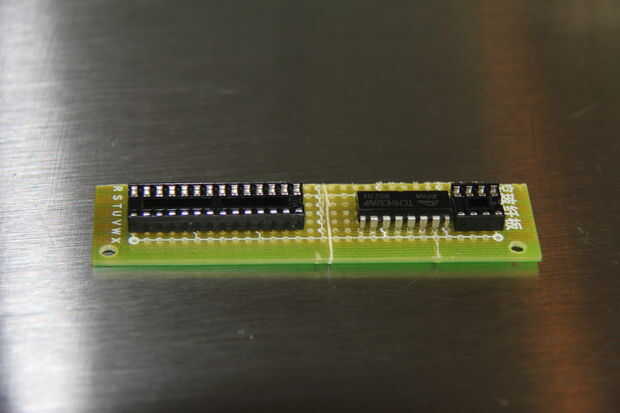

Salir el perfboard y calzarse sus guantes y gafas de seguridad.  Asegúrese de que usted está en un área bien ventilada.  Solde el 74HC595 en perfboard, con sala de guardia de dos agujeros de nada por ningun lado.  Solde el ATmega328p programada en el perfboard con sala de guardia de dos agujeros de nada por ningun lado (si se suelda el ATmega328p justo al lado de los 74HC595, asegúrese de dejar tres sitio del protector de orificio de los 74HC595).

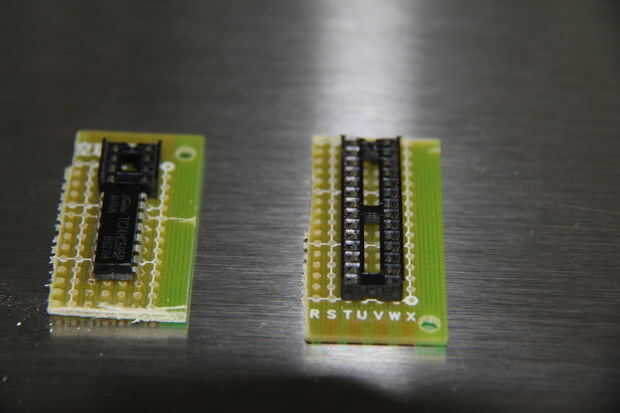

Cortar el perfboard con la hoja de afeitar o x-acto para que el ATmega328p y el 74HC595 tienen una sala de guardia de agujero entre el chip y el final del perfboard.  Usted puede experimentar dificultad en cortar esto porque perfboard es muy difícil de romper.  La forma más sencilla de hacer esto es hacer recortes profundos a través de los puntos descritos en la parte superior y la parte inferior.  Luego, en el borde de su mesa de trabajo, poner el lugar donde vas a cortar en la punta del borde de su mesa de trabajo.  Luego presionar muy duro y ver si se rompe.  Si no funciona, prueba y corte más profundo en el perfboard.

Nota: En las fotos, tengo una toma de inmersión en lugar de un ATmega328p.
