Android G1 serie a USB Cable (2 / 8 paso)

Paso 2: Soldar los cables de datos HTC ExtUSB Breakout Board

= 1. Utilizando el cortador de alambre, cortar tres tiras de alambre que son cada uno de aproximadamente 5 pulgadas de largo. Si usted compró más de un color de hilo, hacer un cable negro y dos de su color personalizado.
= 2. Con el Alicate Retire unos 5mm de aislamiento de cada extremo de los tres cables.

Ahora, antes de continuar, vaya agarrar tu tabla de desbloqueo de HTC ExtUSB y tomar una ojeada cercano. Un lado tendrán números pequeños en él que reflejan lo siguiente:

6 9 11 5
O O O O
7 8 10 4
O O O O
1 2 3
O O O

Los orificios en negrita son lo que nos interesa. Los tres agujeros representan GND (hoyo 7), TXO (hoyo 8) y RXI (9 hoyos), los cuales son necesarios para comunicaciones en serie de G1. En caso de que preguntaban lo que los otros pernos estaban ligados a, esto es lo que PodGizmo.com en la actualidad ha enumerado:

1: USB VCC + 5v
2: datos USB -
3: datos USB +
4: N / C
5: GND DEL USB
6: a la izquierda Audio +
7: con la etiqueta "AG" (2.8v serie nivel de tierra)
8: audio - (GND) con la etiqueta "CK" (2.8v Serial nivel TX0)
9: interruptor (charla) de "OT" ( RX'I) de nivel serie 2.8v
10: derecho Audio +
11: mic +
12: chasis Ground (GND)

= 3. Enchufe su cautín y deje que se caliente.
= 4. Agarra un alambre le corte antes (uno negro Si tienes varios colores) y la soldadura a través del agujero 7 (GND).
= 5. Agarrar otro cable cortar antes y soldadura a través del orificio 8 (TXO).
= 6. Coge el alambre pasado cortar antes y soldadura a través del orificio 9 (RXI).

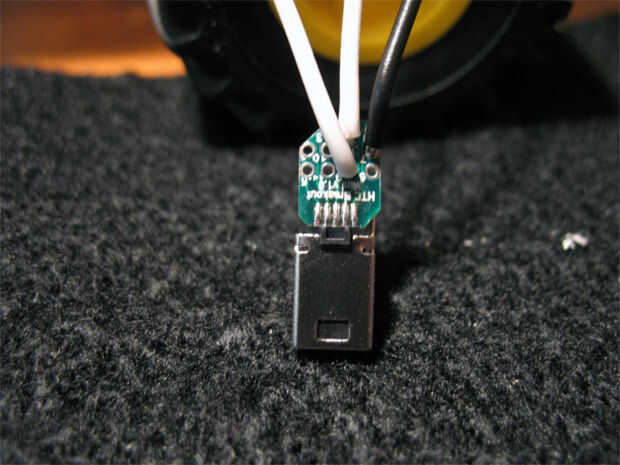

Después de debe buscar algo como la imagen de abajo.
