Android G1 serie a USB Cable (3 / 8 paso)

Paso 3: Soldar el USB a los cables de datos Adaptador Serial TTL-nivel

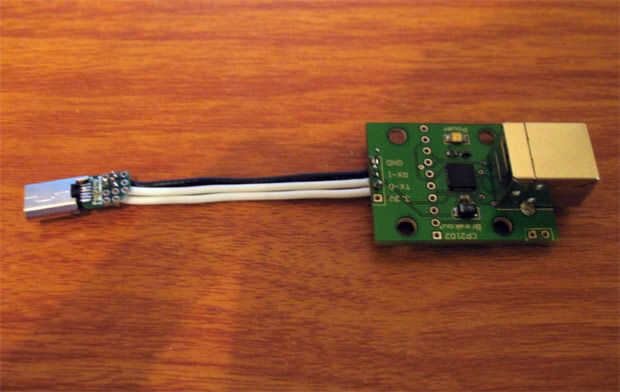

Ahora que se suelda la Junta ExtUSB, el paso siguiente es soldar los cables en los agujeros respectivos de la USB a 2.8v tablero serial. Antes de continuar, sería una buena idea agarrar esta tabla y buscar cuidadosamente para encontrar los agujeros GND, RX y TX.

= 1. Suelde el cable GND (el uno soldado en el hoyo 7 de la Junta de HTC ExtUSB) en el orificio marcado GND en tu USB a 2.8v Adaptador Serial.
= 2. Suelde el cable TXO (el uno soldado en el hoyo 8 de la Junta de HTC ExtUSB) en el orificio marcado RX en tu USB a 2.8v Adaptador Serial.
= 3. Suelde el cable RXI (el uno soldado de 9 hoyos de la Junta de HTC ExtUSB) en el orificio marcado TX en tu USB a 2.8v Adaptador Serial.
