Android G1 serie a USB Cable (5 / 8 paso)

Paso 5: Soldadura el USB a nivel TTL serie adaptador de cable (opcional)

Ahora que conoces sus obras de cable se puede utilizan como es, hacerla proporcionan energía a la G1, o hacer que funcione como una doble estándar USB y USB serial dispositivo. A continuación explica cómo alimentar el G1 siempre el adaptador tiene un agujero de 5v a la soldadura para.

= 1. Tome un vistazo a su 2.8v serial a USB adaptador de nivel y buscar un 5V algo marcada. También pueden ser etiquetados como VCC pero si este es el caso, revise su hoja de datos de adaptadores para verificar realmente la fuente 5V directamente del bus USB. Probablemente no te duele Compruebe esto con un voltímetro.

Si no tienes esta conexión, usted no será capaz de completar los pasos siguientes. Si se ejecuta en esta situación usted podría querer considerar a soldar un cable USB para los pernos de HTC ExtUSB apropiados como este debería permitirle tanto poder el G1 y también tienen acceso a USB estándar para el G1

= 2. Utilizando el cortador de alambre, corte un cable que es de aproximadamente 5 pulgadas de largo. Si usted compró más de un color de hilo, utilice el cable rojo.
= 3. Con el Alicate Retire unos 5mm de aislamiento de cada extremo del cable.

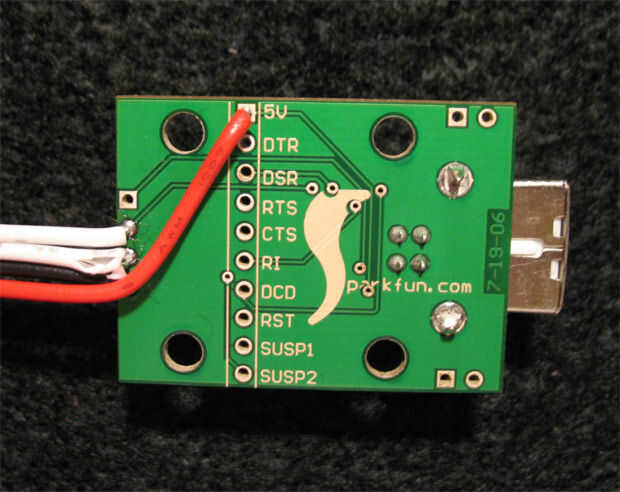

= 4. El orificio del cable a los 5V (o VCC) en el adaptador de la soldadura.
