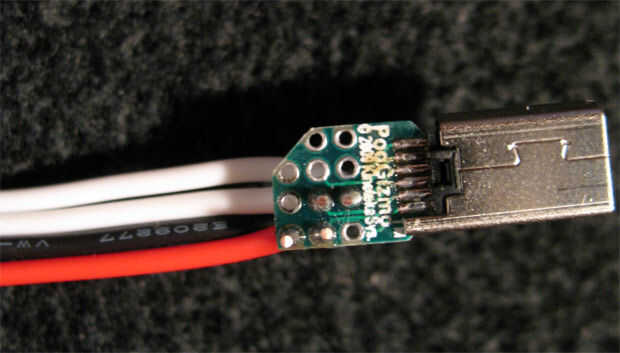

Paso 6: Soldadura HTC ExtUSB Breakout Board cable de alimentación (opcional)
6 9 11 5
O O O O
7 8 10 4
O O O O
1 2 3
O O O
1: USB VCC + 5v
2: datos USB -
3: datos USB +
4: N / C
5: GND DEL USB
6: a la izquierda Audio +
7: con la etiqueta "AG" (2.8v Serial nivel suelo)
8: audio - (GND) con la etiqueta "CK" (2.8v Serial nivel TX)
9: interruptor (charla) de "OT" (2.8v Serial nivel RX)
10: derecho Audio +
11: mic +
12: chasis Ground (GND)
= 1. Suelde el otro extremo del cable (rojo) que sólo estén soldadas en su agujero 1 (USB VCC + 5v).
