Paso 3: Primer sub-brazo
Crear un cilindro con radio 1.60 y altura si 2 y rotación de 90 grados como veis en la fotografía.
Usando el Sketch > círculo y Modificar > extrusión > restar herramienta, vacíelo. El círculo interno tiene un radio de 1,4; así que el margen izquierdo es de 0.2.
Crear un 1 x 1 x 30 caja y colóquelo en la parte superior del cilindro con la herramienta Snap . Con la herramienta mover , moverlo unidad 0.1 hacia abajo, uniendo la caja con el cilindro.
Hacer lo mismo con el otro cilindro en la parte superior de la caja.
Ahora, seleccione todo y gírelo de 15 grados.

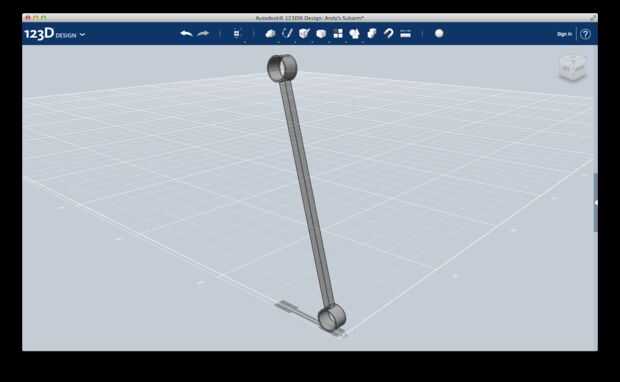

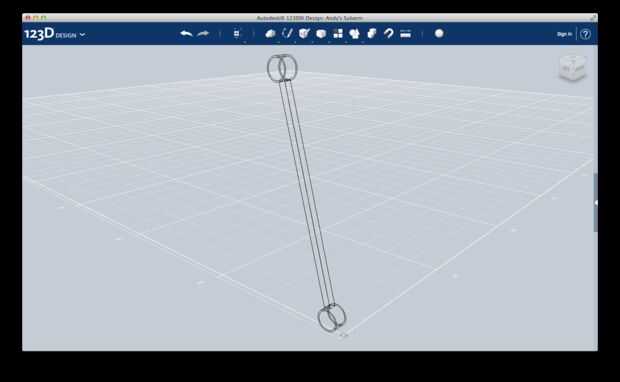

Este brazo auxiliar está listo!

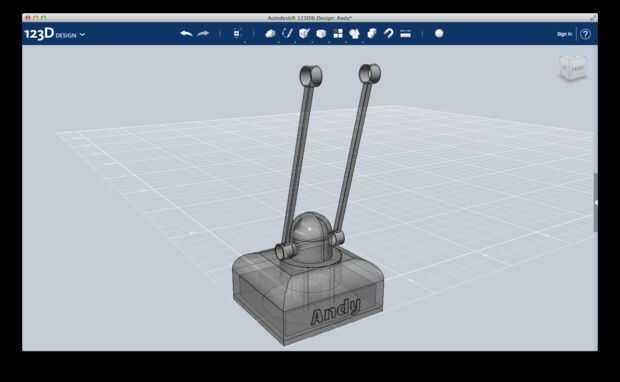

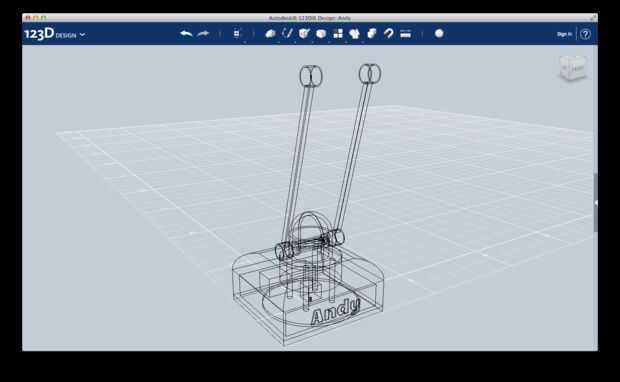

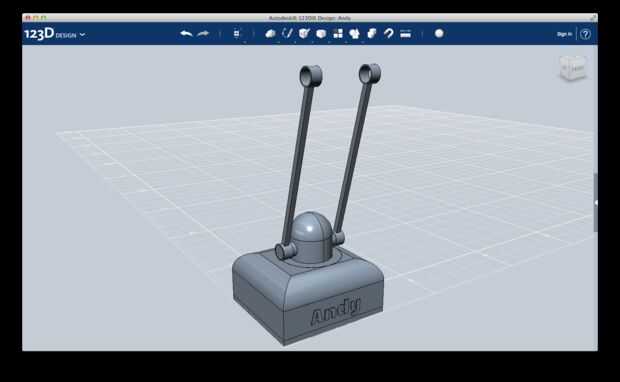

Ahora puede montar la base y la primera articulación y brazo todos junto.
En el siguiente paso os muestro el diseño de la segunda articulación.
