Anemómetro en el barato (3 / 5 paso)

Paso 3: Modificar el circuito

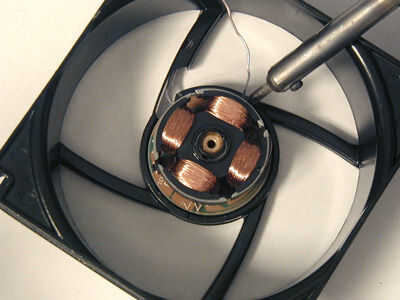

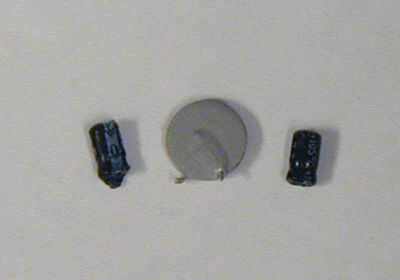

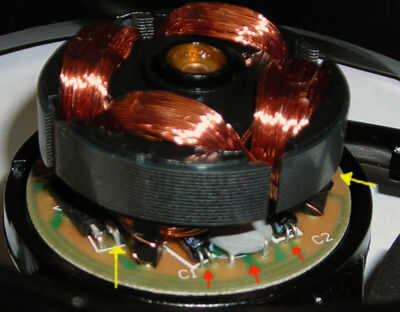

Para este ventilador particular necesita quitar los 3 componentes indicados con las flechas rojas (C1, C2 y PTC??) y soldar el nuevo conduce a los pernos de mediados en los 2 Transistores (flechas amarillas). Quitar los 3 componentes es nada sofisticado. Puesto que usted no puede llegar a la parte posterior para desoldar correctamente sólo corte les con un par de diques. Cuando uso un montón de flujo, los 2 últimos fans he modificado de soldadura en los cables de nuevo había sido estañado con algunos realmente baratos soldar y tardó un rato para conseguir una articulación limpia brillante. La razón para soldar el plomo nuevo aquí es su eléctricamente el mismo punto que el cable de la bobina. Usted podría apenas como clip fácilmente los cables de la bobina de la placa y soldar directamente a ellos pero sentía que la probabilidad de romper el cable de la bobina era demasiado alta, así que me fui con los plomos de mediados en los transistores en lugar de otro.

Encamine los cables alrededor y hacia fuera de la pista original de alambre teniendo cuidado de asegurarse de que el ventilador se giren libremente y no rocen con el alambre.

Compruebe su conexión. Establece el multímetro en ohms y medir a través de los dos cables. Tengo alrededor de 14 ohms. A continuación establece el multímetro en voltios de CA. Reemplazar las aspas del ventilador y darles una buena vuelta. Asegúrese que los cables no son de la forma y el ventilador gira libremente, se debe ver un voltio o dos con una buena vuelta con los dedos.

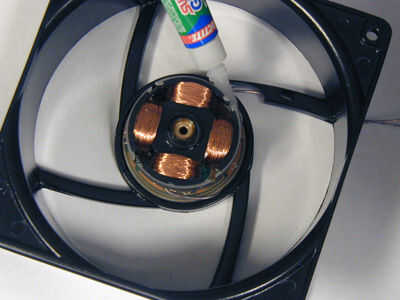

Finalmente del pegamento estupendo de los cables para evitar que se mueva y vuelva a montar el ventilador. Asegúrese de que el clip esté en y el tapón de goma está sentado. También puse la pegatina detrás sobre todo.
