Anemómetro en el barato (4 / 5 paso)

Paso 4: Rectificar la salida

Desde el ventilador sólo generará tensión y necesitamos 0-10 VDC debe "rectificar" la señal.
Originalmente trataba simplemente contando los pulsos (que en la práctica funcionado) pero conectarlo a la Veris requeriría opto-aislamiento y no quería meterse con eso. Decidí construir un onda completa simple puente rectificador con un casquillo para suavizar algunos de los golpes.

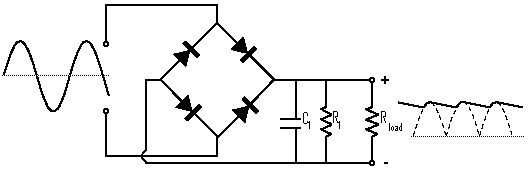

En el R1 esquemática es la olla y la carga de resistencia R es el Veris.
Se puede calcular la capacitancia requerida para suficientemente suavizar la señal "uso esto" pero he encontrado 200-300 micro-ferrads ser suficientes (estoy usando una gorra de micro-ferrad 220)

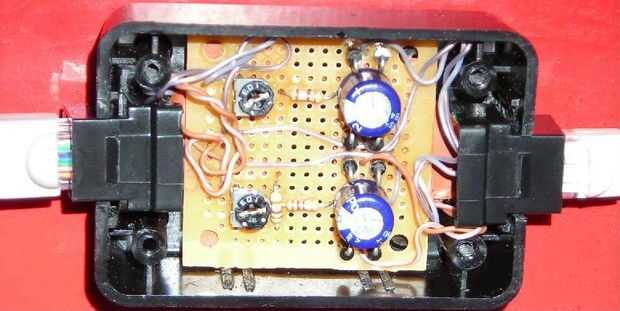

Lo siento, que no tengo alguna fotos de la construcción en el rectificador. Su construcción fue bastante simple. Ya estoy corriendo 2 ventiladores de hecho tengo 2 circuitos de rectificador separado en el mismo tablero. También hice una parte de variable R1 por lo que podía "calibrar" la salida. Hago esto por esperar a que la unidad CRAC ha tenido su cambiados los filtros y correas comprobadas y está en óptimas condiciones de trabajo, luego ajustar la salida a una específica tensión (lo más cercano a 8,5 voltios como puedo conseguir). Puesto que el tratante del aire supuestamente funciona a pico de salida después de mantenimiento su muy improbable se pondrá más aire (que significa más tensión), así que elegí un ajuste hacia la parte superior de mi escala de 0-10v.
