Paso 6: Prueba de circuito de Control del garaje
Su Motor de Garage de hacking
A continuación, tendremos que enganchar encima de su abridor de garaje a nuestro circuito. Crédito va a Instructable de MegunoLink.
Opción 1: Conectar al motor de garage
Tienes que agarrar tu multímetro y probe los dos terminales a su controlador por cable. Será, probablemente, el PB (botón pulsador) y GND.
Confirmar que los cables que van a su panel de abridor accionar el motor de garage cortocircuitando los juntos. Si has activado el motor, entonces puede mover. De lo contrario, mira la opción 3.
Opción 2: Conectar con el Panel de apertura de garaje

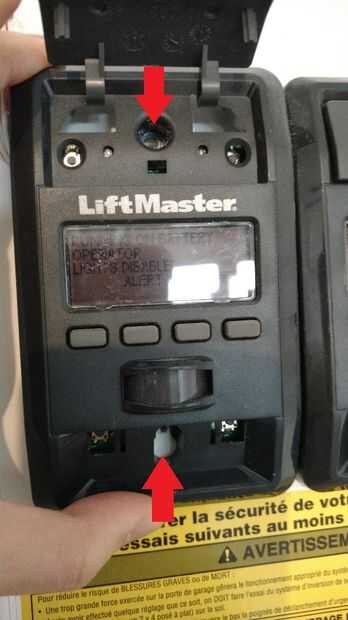

Esto se refiere al panel montado en su garaje. Utilice este método sólo si tienes un panel básico (no tiene una pantalla LCD); debe tener el botón para activar el motor, tal vez una para encender la bombilla y apagado (si corresponde) y tal vez un sensor de luz. Un ejemplo sería

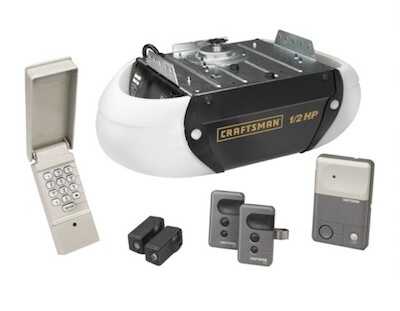

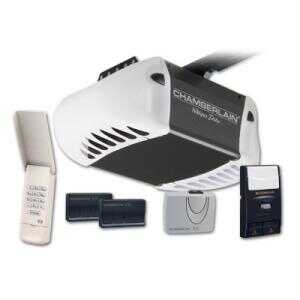

o
.

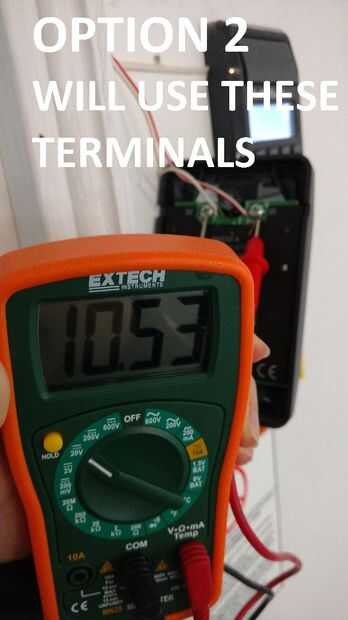

Retire el terminal de la pared y encontrar los terminales que conectan los cables del motor del garaje al abrepuertas. Para mí, tuve que quitar los botones en mi abridor, desatornille los tornillos de drywall para llegar a las terminales en la parte posterior de mi abridor. Un sondeo rápido con mi multímetro Lea una tensión de 10V +.
Confirmar que los cables que van a su panel de abridor accionar el motor de garage cortocircuitando los juntos. Si has activado el motor, entonces puede mover. De lo contrario, mira la opción 3.
Opción 3: Soldadura al interruptor en Panel de garaje
Esta es una opción para las personas que no podían conectarse con su motor de garaje con las dos primeras opciones. Mis padres tienen un modelo básico donde van las entradas de motor directamente en el panel de garaje. En mi lugar, los motores son de un modelo más de premium (serie LiftMaster Elite) donde los dos cables que va al panel se utilizan para la energía. El grupo está más avanzado y medidas de temperatura, el estado de motor, etc.. Si tuviera que conectar el circuito directamente a los dos terminales, sólo se corta el panel.

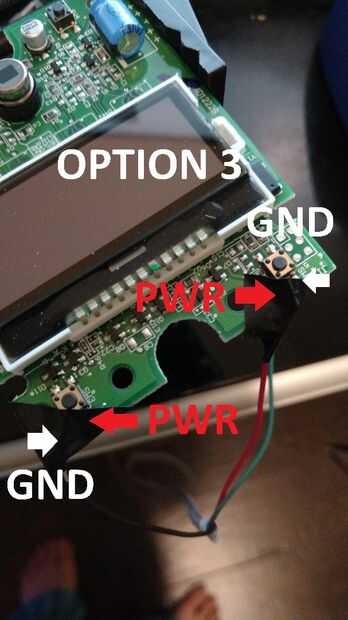

Abrir el panel reveló dos interruptores de botón. Presionando cualquiera de ellos activará el motor, por lo que opté por soldar un cable a cada bot. Con mi multímetro para realizar pruebas de corto circuito (el modo con un diodo como símbolo), sondeado para encontrar que termina no en cortocircuito juntos. Después de soldar un cable a cada extremo, he encendido el panel y utilizar mi multimetro para encontrar mi cable GND. Esta marcado por lo que no consigo mezclados para el siguiente paso.
Conectar el circuito de Control del garaje
Para su seguridad, debe Desconecte su motor del garage o cabeza abajo a la caja eléctrica y el fusible del tirón a su garaje. Presione y mantenga presionado el botón a su abridor de garaje para cualquier acumulación todavía corriente en el circuito de descarga.
Si decide hacer la opción 1, usted querrá añadir un hilo a la PB (o equivalente) y el terminal GND. Si usted eligió la opción 2, agregar el cable a cada terminal en el abrepuertas de garaje.
Ahora, conectar los cables al circuito y Arduino como el diagrama que se muestra a continuación.
Importante: No olvide conectar el GND de lo abrepuertas de garaje y su Yun juntos para que comparten una tierra común.
Go ahead y potencia en su motor del garage y Yun. Una vez que el Yun ha terminado de arrancar, ir al portal de un dispositivo o un ordenador. Tocando en el icono rojo del garaje debe activar el motor de su garaje.
Puede ver un video de la prueba de circuito por encima!
¿Todo bien? Tiempo de montar los sensores y en los toques finales.
