Paso 7: Instalar al Monitor de garaje
Montaje de los sensores
Mirando cómo puertas abiertas de mi garaje, encontré que el mejor lugar para montar mi interruptor magnético sería lo anterior los sensores de IR que ya se han montado. La pieza independiente se colocará en la puerta del garaje y con el extremo del cable se colocará a lo largo de uno de los soportes que repara las pistas de la puerta. He usado forro adhesivo en el sensor y cubierto con alguna cinta adhesiva adicional para asegurar que el sensor permanecerá incluso durante el invierno frío.
Sólo asegúrese de que los sensores no dé en el camino de la puerta del garaje se abre y se cierra.

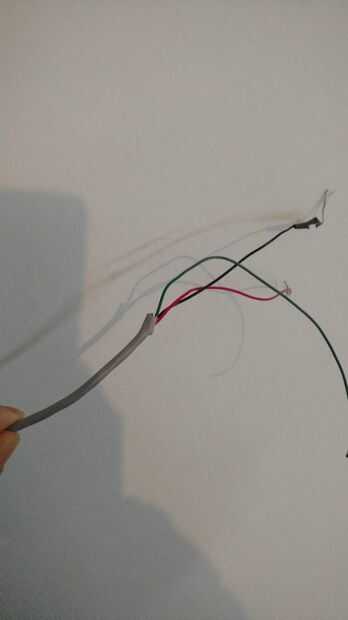

Tenía algunas cableado forrado trenzado 3 colocación alrededor y utiliza unos 10 pies de él para ejecutar los extremos cada interruptor magnético para alcanzar mi Arduino y circuitos. Yo con grapas de los cables (teniendo cuidado de no perforar el revestimiento). Depende de usted cómo desea los cables.
Montaje Arduino

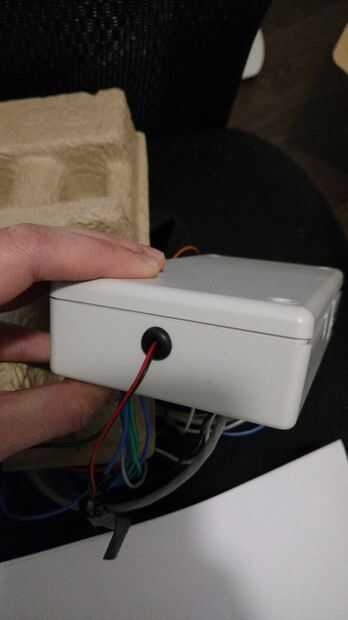

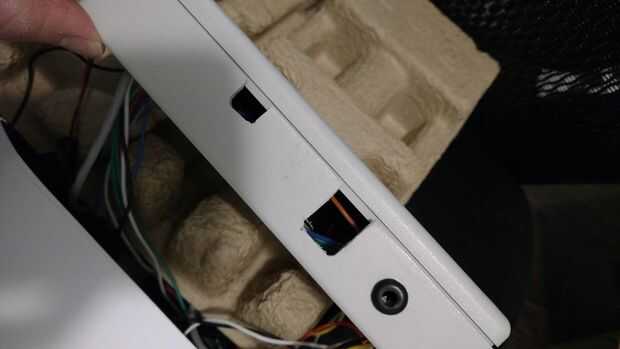

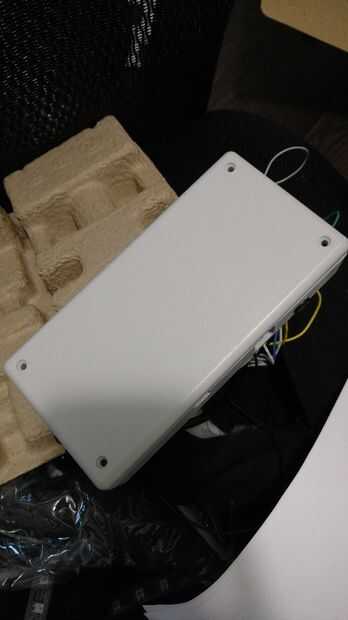

Ya que mis padres a menudo mueven cosas en su garaje, solía una carcasa de plástico de un viejo proyecto para mantener mi Yun y tablero de protección. Tenía unos orificios perforados en los lados ya y recortes el micoUSB cable para la Yun. Dispone de algunos tapones de hule para proteger los cables de los filos. Un par más agujeros fueron perforados en la parte inferior de la caja para montar el caso en mi pared del garaje.
Usé algunos espuma de doble cara adhesiva para mantener el Yun lugar dentro de la caja. Usé el pegamento en el protoboard para hacer lo mismo.
Terminación!
¡ Felicidades! Se ha construido a un monitor casero garaje. Un poco en el lado caro para lo que obtienes, pero tuve un buen rato jugando con él.
