Paso 12: Adición de sensores
En nuestros demos tuvimos dos modos. 1 fue sólo un pulsante "parpadear" programa básico, mientras que el otro tuvo en una entrada. En consonancia con nuestro objetivo #2, en Co-mingle, hemos querido explorar nuevas formas de interactuar con el juguete en dándole instrucciones de cómo estimular. Una cosa rápida que hicimos es hacer un sensor de respiración simple y conectarse con el dispositivo. Esto explora ideas de pasiva bio-regeneración, regeneración, así como activa de usted o una pareja tirando en el sensor.

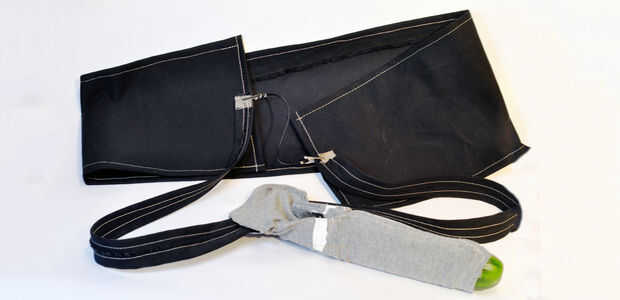

Sensor de respiración
Materiales adicionales:
Más tela, más hilo, Clips de Gator, goma conductora que cambia resistencia al estirado (disponible de Adafruit), resistencia (Adafruit es tan agradable que realmente paquete una resistencia con la goma cuando lo consigues).
Nuevo código: https://github.com/Comingle/ComingleCodeSnips/tree/master/Electric_Eel_Wsensor
Mini-paso 1
Cortar un parche amplia de 18cm de la tela donde va casi enteramente alrededor de su pecho excepto en una brecha de 8 cm de longitud. Agarra un pedazo de goma conductora y utilizarlo para conectar los dos extremos de la tela "sujetador" alrededor de su pecho. Sostenerla para que la goma conductora se enseña el pecho está en reposo, y que se nota un tramo definido cuando respira. Cortar la goma a esta longitud. Fije los ganchos Caimán en cada extremo de la goma de este.
Mini-paso 2
Cortar dos piezas de tela "ligas de comunicación" que son 2cm de ancho y puede ejecutar una longitud desde el pecho hasta la ingle cómodamente. Coser un extremo de cada liga a cada lado del "sujetador"
Coser un cojín conductor a cada uno de los extremos de los tirantes y coser un hilo conductor de estas almohadillas conductoras por cada Liga así.
La anguila eléctrica, coser dos almohadillas extra conductoras en la base principal para un perno que se utiliza como una entrada y el otro para el Vin del microcontrolador.
Ejecutar un resistor entre el análogo de entrada pin y el suelo.
Ahora usted puede clip (o coser permanentemente) los tirantes a la anguila. El circuito del sensor de entrada debe ser completa. Ahora tenemos que decirle a la computadora qué hacer con esta información.
Mini-paso 3
Este es nuestro programa que utilizamos para el control de la anguila. Usted puede comenzar con esto, pero probablemente tendrá que recalibrar el sensor a exactamente a sus necesidades.
