Paso 2: materiales
Probablemente usted puede construir este dispositivo para 10-40 dólares. El microcontrolador es la parte más caro (al lado de su tiempo).

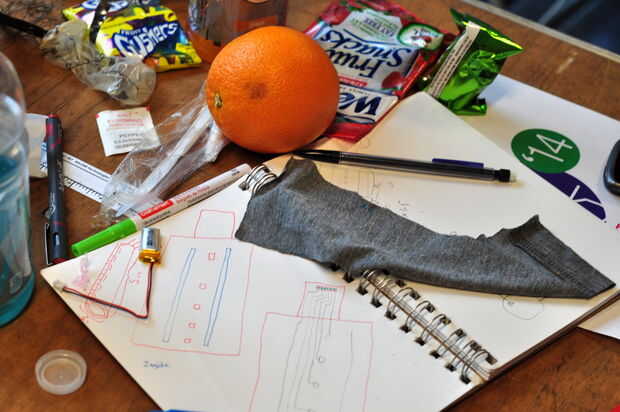

Tela suave, fina, elástica
Construimos nuestro prototipo de las camisetas que los patrocinadores fueron entregando en el hackathon. Para obtener mejores resultados, nos fuimos con el material más fino, más suave de la camiseta. Esto permite que el dispositivo se extienden a sus proporciones y asegura el contacto firme (que es esencial para su funcionamiento). La suavidad hace que no es incómodo.
Tejido conductor
Se utilizó la lycra de Lessemf del estiramiento (aspecto elástico tejido conductor)
Velcro
Esto le permite disponer de un sólido, pero ajuste ajustable para su Anguila. También podemos utilizar para asegurar otras partes como la batería.
Microcontrolador capaz de coser pequeña,
Nos dieron un lilypad para trabajar con, pero una versión más pequeña, más barata como la Gemma podría también un gran trabajo. Incluso podría tomar un Attiny85 regular y utilizar numerosos medios para hacer sewable, como hacer un parche de conductor barato especial de tela conductora.
Fuente de alimentación
Se utilizó una batería de litio de 3,3 voltios porque era pequeño, wireless y todo lo que hemos tenido. Recomiendo una batería de 5 voltios, pero si realmente usas el lilypad, asegúrese de que no debe exceder 5 voltios o probablemente a freírlos. He visto de ATTINY85 toma un poco más 6 voltios bastante fácilmente aunque.
Hilo conductor
Hay varias variedades con sus propios pros y contras, usamos lo que creo que es un nylon mezclado plata (el tipo que puedes encontrar de Jameco para bastante barato). Tratamos de utilizar algunos de los hilos de acero inoxidable, broca tiene tanta fricción y perversión que mantuvo ajustar apagado en nuestra máquina de coser, o incluso mientras estábamos mano costura.
Aguja grande-eyed
Hilo conductor es grueso y fornido y no muy divertido para trabajar con en general, y puede ser muy difícil de hilo. Probablemente también querrá a un enhebrador de la aguja (aunque yo seguí rompiendo minas).
Barrera de tela impermeable
Si usted nota en el diseño final, hay un pequeño parche de color blanco entre el eje y el controlador. Esto es un poco de Tyvek, el tejido sewable, resistente al agua, utilizado en muchos sobres de correo (y billeteras DIY). Vamos a instalar una correa de este material resistente al agua porque para que funcione correctamente, el cuerpo del dispositivo necesita ser humedecido (o remojados en aceite de oliva, aunque esto es más complicado de limpiar). Esto le da la conductividad que necesita para obtener el estímulo (se descarga piel desnuda) y simula la lubricación que se incrusta en un condón real, digital.
