Anillo de luz el Robot bajo el agua - parte 1 (torno) (2 / 5 paso)

Paso 2: Sujeción y Plan de corte

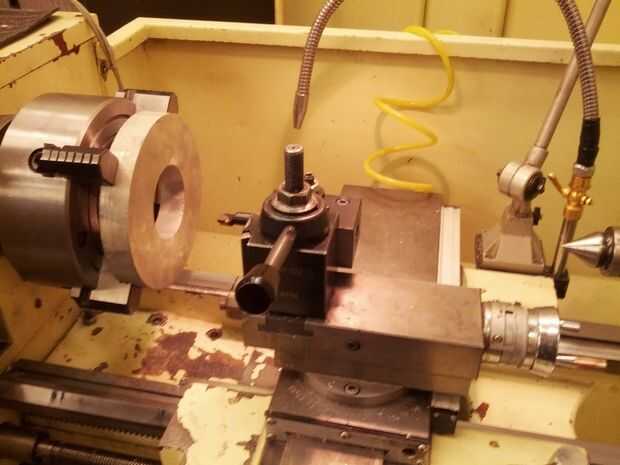

empecé montando mi parte (cuadro 1). Necesitamos dos configuraciones (para las características de la espalda) y para las características de delantero, y si quieres control de concentricidad de estos dos conjuntos de cortes, recomiendo una tirada de 4 quijadas. Me centré mi parte utilizando la técnica detallada en este video de YouTube de 2 minutos.

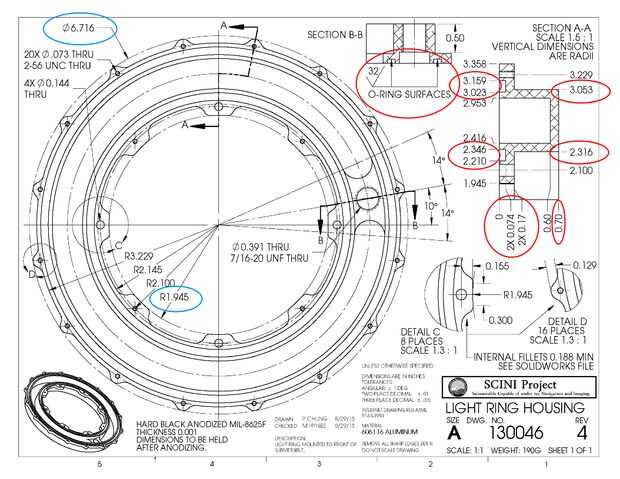

Mi dibujo de la parte se adjunta (cuadro 2). Yo en un círculo de unos números importantes para esta operación.

Empezamos con las características de la espalda. El plan de corte es por debajo. Estas notas pueden resultar confusas, por lo que podrá incluir algunas fotos en los próximos pasos.

1. llevaba el interior. (R 2.316)
2. Gire hacia abajo la parte exterior. (R 3.053)
3. la parte de atrás de la cara. (Lo anteriores dos características son 0,53 profundo)

Entonces nosotros darle la vuelta alrededor al frente y volver a centrar. A partir de ahí:

4. enfrentar la parte delantera. (Para todo espesor de 0,70, y brida espesor 0.17)
5. Corte la ranura externa.
6. Corte la ranura interior.

Quedará más claro con las imágenes en los siguientes pasos.
