Paso 4: Frontales características

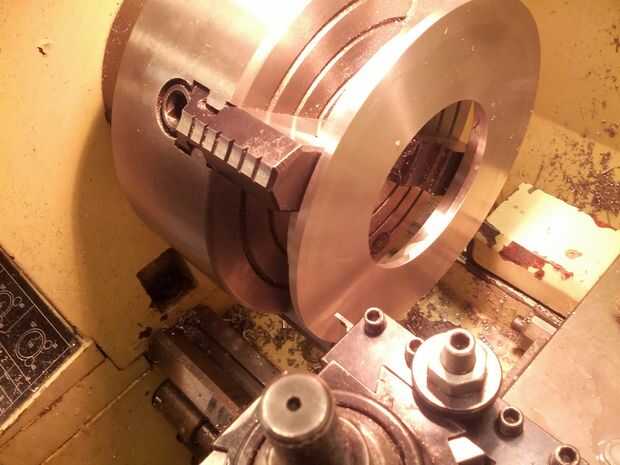

Comencé por frente a la parte a la profundidad (cuadro 1).

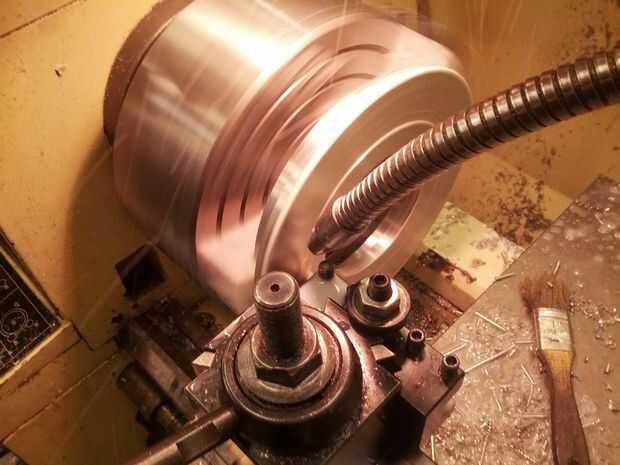

A continuación, cortar las ranuras (Foto 2).

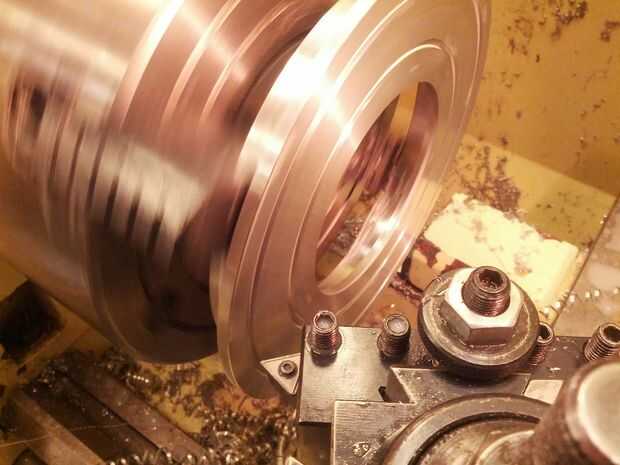

Por último, he añadido los chaflanes (Foto 3).
Quiero escribir un poco más sobre las ranuras. En nuestro primer prototipo (en la foto en la introducción), había cortado las ranuras en un molino CNC. Larga historia corta, no era un molino particularmente rígido, y no pude manejar un buen acabado superficial en la cara inferior de las ranuras de junta tórica. Esa superficie es importante, ya que es una superficie de sellado.
El torno en TechShop es una herramienta mucho más rígida, y también dejaría una endecha circular (que sería buena para la acción de sellado). Ya que estaba usando el torno de todos modos, he decidido hacer tantos cortes como sea posible de esta herramienta. Funciona ya que hay menos personas tratando de compartir los tornos que hay personas que intentan compartir el molino CNC.

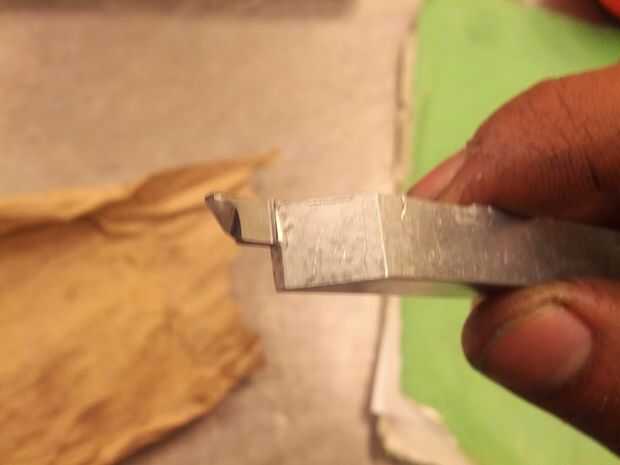

Cuadro 4 muestra la herramienta de ranurado que tomé prestado de la tienda de máquina al lado de mi trabajo. Corta como un beaut. Tenga en cuenta el alivio que permite a cara completa acanalar operaciones sin frotar.

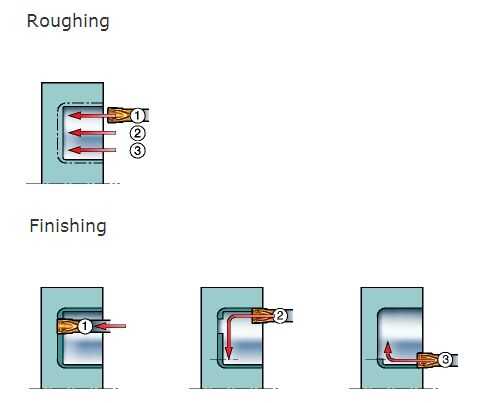

Cuadro 5 viene de la Página Web de Sandvik. No podíamos pagar su cara ranurado herramientas, pero todavía podía imitar su procedimiento de corte.
Para más información sobre superficie, que Wikipedia tiene un artículo bastante bueno.
El Manual de O-Ring Parker es una fuente definitiva de información de o-ring.
