Paso 4: corte!

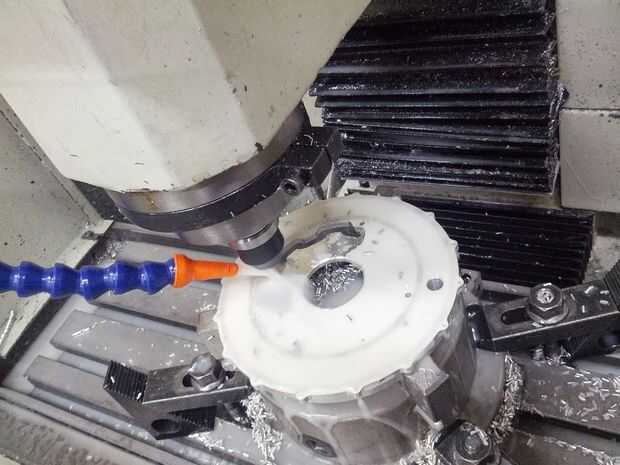

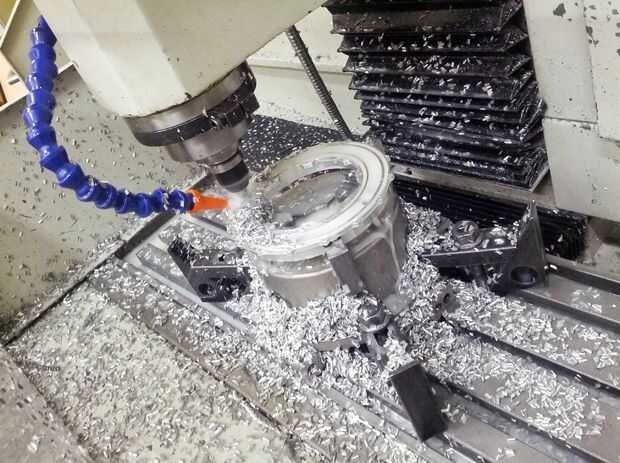

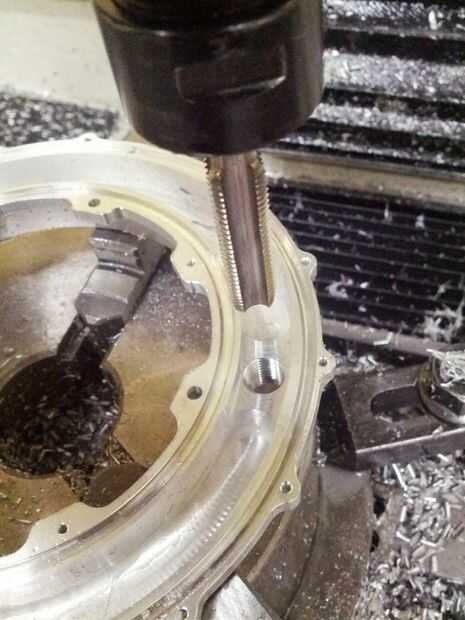

Aquí están algunas fotos de acción. En el cuadro 1, la máquina está cortando la brida interior. En el cuadro 2, la máquina es vaciado el bolsillo (y generar un lote de chips). En el cuadro 3, la máquina acaba de terminar golpeando ligeramente un agujero. Golpear ligeramente significa agregar hilos de rosca, como para un tornillo.
Los pasos en el plan de corte fueron:
1. Centro de perforaciones (todos 25 de ellos).
2. Perfore los orificios pequeños (20 agujeros para sujetar la tapa hacia abajo).
3. Perfore los agujeros medianos (4 agujeros para el montaje del robot).
4. taladrar el orificio grande (1 agujero para el cable flexible de conexión).
5. corte dos bridas (externo e interno).
6. Corte el bolsillo.
A continuación:
7. toque en el orificio grande.
8. toque en los agujeritos.
9. aprovechar los agujeros pequeños, otra vez.
Hemos aprovechado el agujero grande con un toque de 0.005" de gran tamaño. Luego, nos habían anodizado de la parte, que ha añadido 0,001" a los espesores. El grifo fue explicar el agregado grueso y todavía tienen el conector de tornillo de gran tamaño.
No pude encontrar un vendedor que llevó a grifos de gran tamaño en el tamaño de los agujeros más pequeños, así que puse los agujeros con un hilo de 50% (generalmente es 75% para aluminio), luego doble-aprovechado les (primero con un grifo de forma cónica y en segundo lugar con un toque tocando fondo). No te preocupes si los dos últimos párrafos no hacen tiene sentido... sinceramente, me parece que todo habría sido bien sin embargo fueron intervenidos los agujeros.

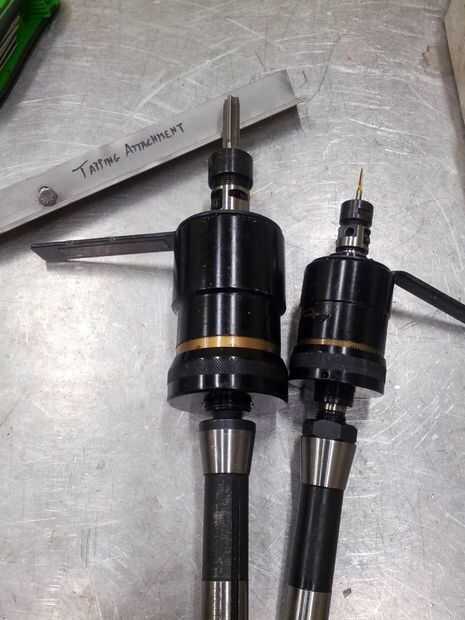

Cuadro 4 muestra el reversible roscado accesorios que encontré en el cajón de la herramienta. Son más bien indulgente incluso si no tienes la configuración bien. Tienen un mecanismo de embrague 3-way cool plus todo tipo de juego incorporado en ellos, para que pueden ser utilizados incluso en una prensa del taladro.
Si usted está buscando consejos sobre cómo usar los accesorios de roscado para CNC mecanizado, dude en comprobar el código de G en el paso 3.
