Paso 3: Cortar y arreglar las piezas
Habrá tres componentes básicos de este anillo: la garra, el componente de palanca reciprocante y el anillo. Voy a referirme a estos componentes en el instructable para explicar lo que está siendo montado.

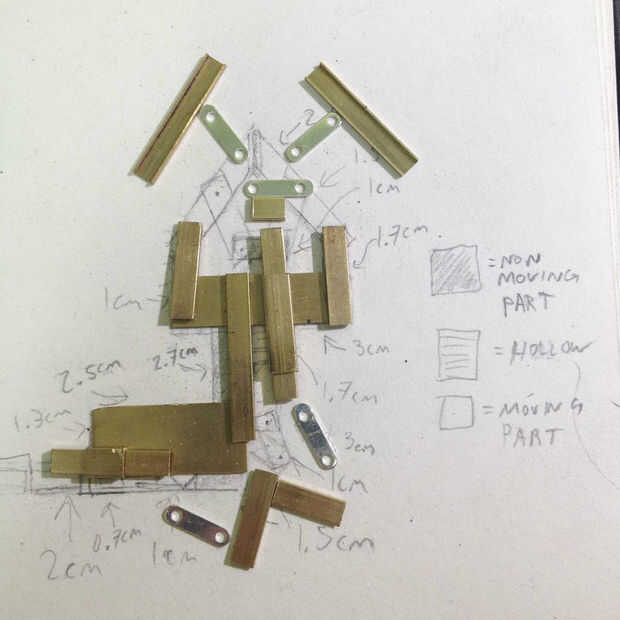

Estas son las medidas de las piezas que necesitan ser cortados:
Del tubo rectangular latón:
- 15 mm (el cigüeñal unido a la pinza)
- 6 mm (el cigüeñal unido al componente palanca reciprocante)
Desde el canal C de latón:
- (2) 24 mm (las dos pinzas)
- 33 mm (el primario vertical reciprocante del pistón)
- (2) 16 mm (los brazos de la pinza)
- 27 mm (la conexión entre la pinza y el componente de palanca reciprocante)
- 24 mm (el menor intercambio pistón horizontal
Corte del metal de hoja plano:
- 10 x 30 mm plana latón (la base para la pinza)
- 13 x 25 mm (la base de la campana crankcomponent
Los espaciadores de planos:
- 7 total
- 4 sólo conectado tornillos
- 2 soldado a perpendicular, con uno de cada uno de sus orificios superpuestos
- 1 soldado al pistón pistón vertical primario
Corte de barra de 6mm de altura de metal:
- Corte para ajustarse al tamaño del anillo de portador
Otros:
- El campana ejes eje primario remache se corta después de que se suelda en su lugar en el componente de palanca reciprocante
- 10-caja de tornillos para actuar como los ejes para la fijación de partes móviles entre sí y remaches
