Paso 4: soldadura
Este paso ser altamente simplificado con un soplete de butano adecuada, pero puede hacerse (y fue hecho por mi) con un 40w o por encima de la soldadura de hierro. El hierro tiene que tocar tanto del metal a ser soldado como sea posible y tendrá que mantenerse en su lugar durante varios segundos antes de que el metal está suficientemente caliente para derretir la soldadura. Siempre derrita la soldadura con los componentes de metal y no el soldador. Para mantener los componentes de metal en lugar después de retirar el soldador, mantener el metal en su lugar con unas pinzas o un soldador de ayuda hasta que la soldadura se enfríe.

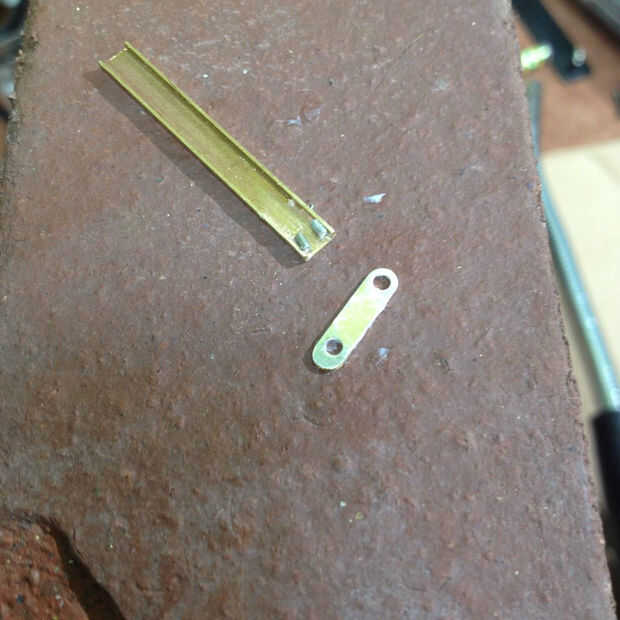

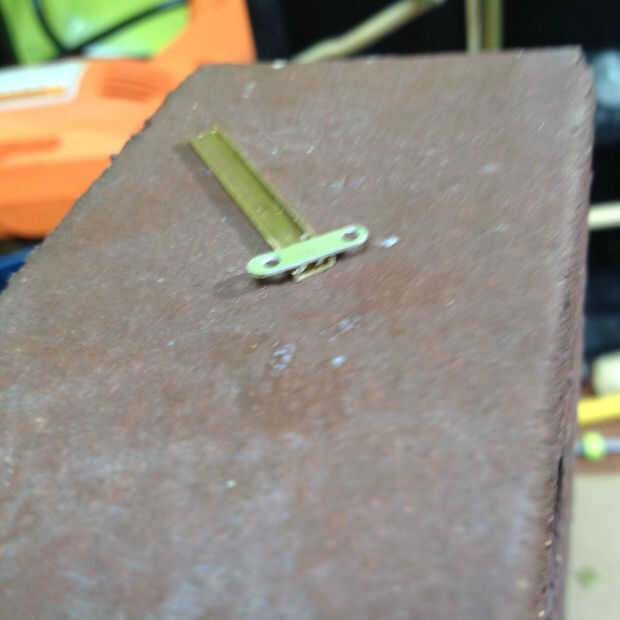

Paso uno: La soldadura de un espaciador de 2 orificios al final del primario vertical alternativo del eje, como en las fotos.

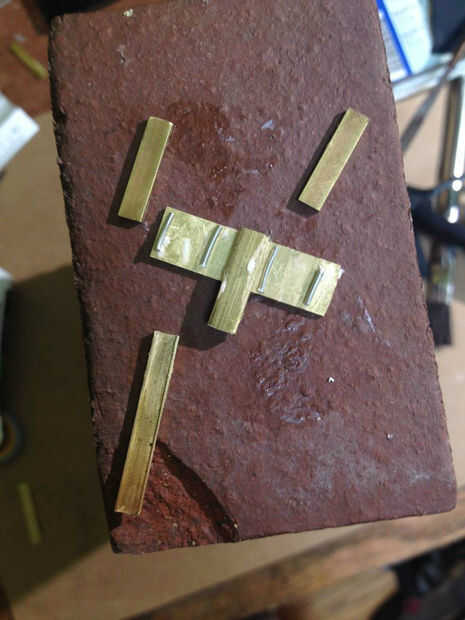

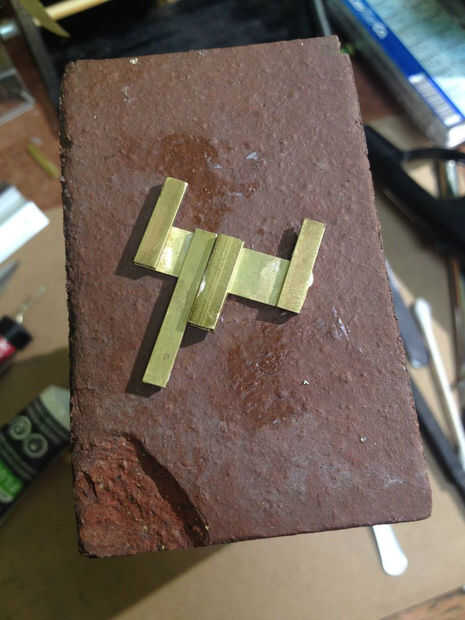

Paso dos: Entonces, soldar las piezas de la pinza entre sí. Ver las fotos para encontrar la posición de cada meta como encajan en la chapa de la garra. La soldadura debe encajar bajo las piezas de canal c y encima de la chapa para la pinza. Para el hueco eje rectangular (la pieza en el centro), lugar de la soldadura a la derecha de la pieza, frente a la lado de la pieza de metal que conecta a la pinza al componente palanca reciprocante.

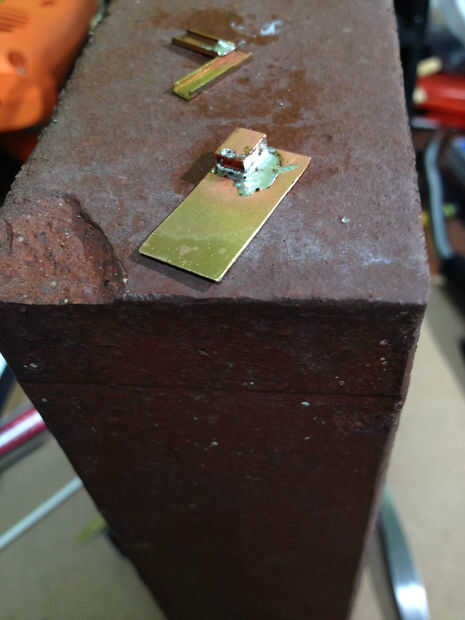

Paso 3: A continuación, suelde el pedazo de tubo rectangular que se fija a la chapa para el componente de palanca reciprocante. Se une a la parte inferior izquierda de la palanca reciprocante componente. La soldadura debe ir a continuación del tubo rectangular y tenga cuidado de no llenado del tubo con cualquier soldadura. Se trata de manivela giratoria del mecanismo de la palanca reciprocante. Esto se une a la palanca reciprocante componente el remache, soldado en el final de este paso.

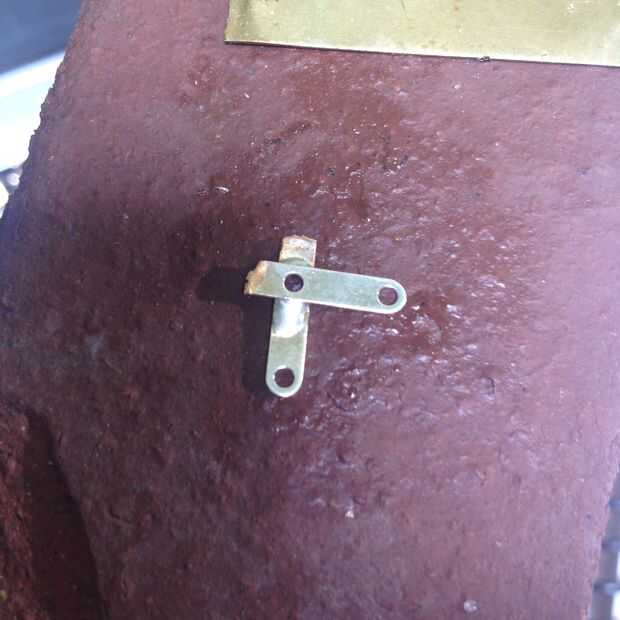

Paso 4: Luego, soldar entre sí dos espaciadores de 2 agujeros perpendiculares, para que un agujero en cada separador se superpone con el agujero de otro separador. El exterior de la articulación, teniendo cuidado de no llenar los agujeros de la soldadura.

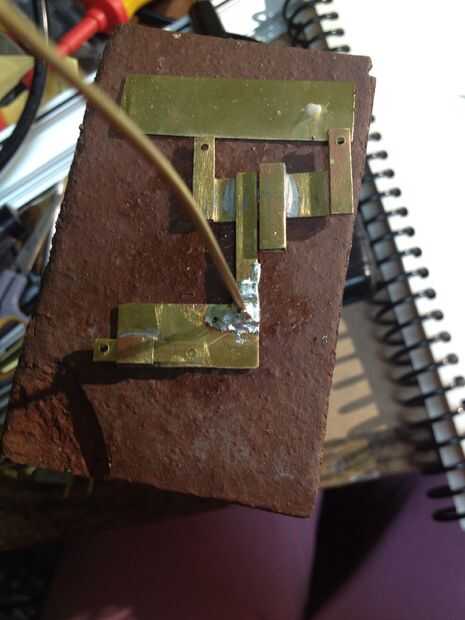

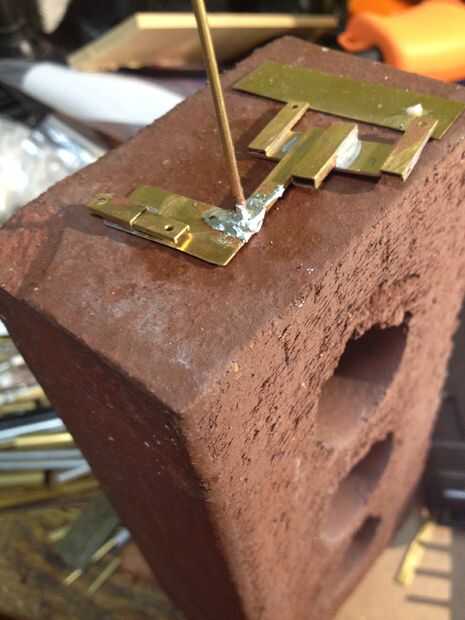

Paso 5: Finalmente, perfore un agujero con una broca de 1/16 bits a través del extremo inferior de la punta de la varilla de canal c que se conecta a la pinza al componente palanca reciprocante y la chapa de la palanca reciprocante donde la barra de canal c se conectará a él, es la esquina arriba y enfrente de la pieza de tubo rectangular soldado en el palanca reciprocante componente anterior. Inserte la tubería de cylindcal para el remache en la bodega, hasta que quede al ras con la parte inferior de la pieza de chapa. Todas estas piezas juntas en esta Unión de la soldadura. Tenga cuidado de no derretirse las piezas soldadas previamente. Asegúrese de que la palanca reciprocante girando la manivela se ajusta sobre el remache y corte el tubo.
