Paso 5: Generar las trayectorias de herramienta
Ahora vamos a generar las trayectorias que sigue el Othermill como molinos su proyecto. Ya he creado las trayectorias de herramienta de orientación y rampa, pero necesitan calcularse otra vez para las nuevas dimensiones de acción que acaba de entrar:

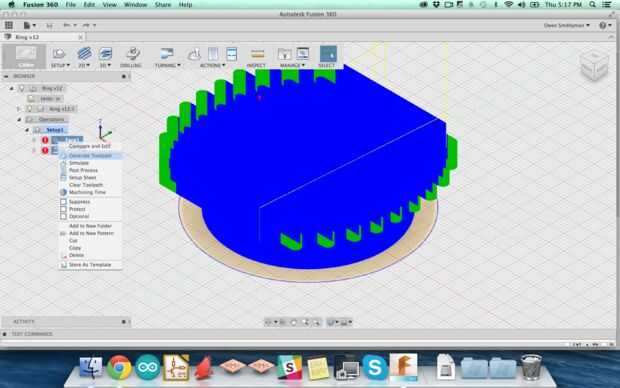

- Haga clic en la Face1 en el panel de explorador y elija generar trayectoria.
- Haga clic en Ramp1 en el panel de explorador y elija generar trayectoria.
Fusión se calcular las trayectorias de herramienta y mostrar todo el modelo. Si el modelo de anillo es la altura exacta de su acción, obtendrá un poco amarillo ADVERTENCIA icono junto a la trayectoria de Face1, pero puede ignorar ya que no necesitan esa trayectoria.
Si eres curioso acerca de la configuración, puede hacer doble clic (o clic derecho y elegir editar) cualquiera de las trayectorias de herramienta para ver todos los parámetros. Estamos usando un molino de punta plana de 1/8" de ambas trayectorias. Los ajustes están optimizados para el aluminio, pero también a trabajar mucho con latón.
