Anillos de latón y aluminio personalizado (6 / 11 paso)

Paso 6:-Procesar sus trayectorias

Ahora que hemos generado las trayectorias de herramienta en fusión, necesitamos a la salida de forma que podemos importar en Otherplan. Para ello, usaremos el postprocesador de Othermill integrado en fusión. Pero primero tendrá que determinar si es necesario la orientación y la rampa de la trayectoria o a la trayectoria de la rampa. Si tu anillo es la misma altura que su stock (es decir, la superficie del anillo es incluso con la superficie de la culata), sólo necesita la trayectoria de la rampa, desde la trayectoria de herramienta de orientación hay eliminar cualquier material más grueso que el anillo. Aquí está cómo para post-procesar sus trayectorias:

  • En el panel navegador, localizar las dos trayectorias.
  • Si su acción es más gruesa que su anillo, mantenga pulsada la tecla Mayús y seleccione las trayectorias de herramienta de la orientación y la rampa. Si su stock y anillo están a la misma altura, sólo tienes que seleccionar la trayectoria de la rampa.

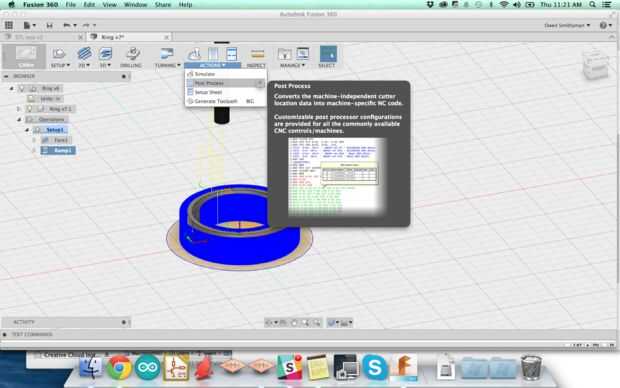

  • En el menú acciones, elija Post proceso.

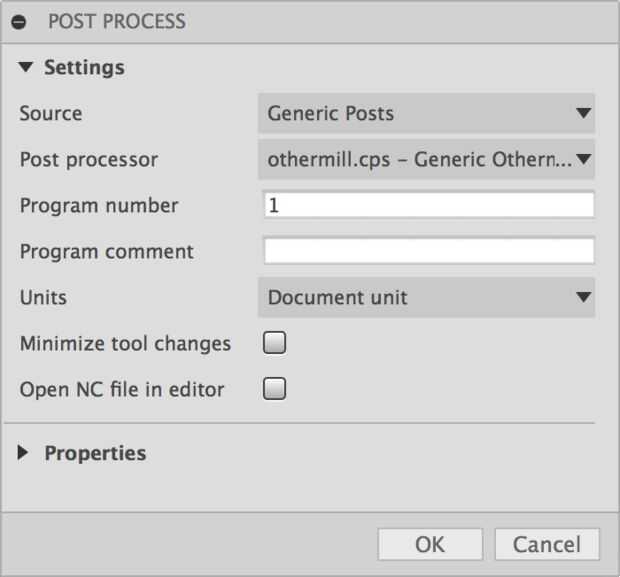

  • En el cuadro de diálogo que se abre, haga clic en el menú desplegable de postprocesador y seleccione "othermill.cps - Othermill genérico (Otherplan)".
  • Desactive la casilla de archivo NC abierto en el editor.
  • Haga clic en aceptar y vaya al directorio donde desea guardar el archivo.

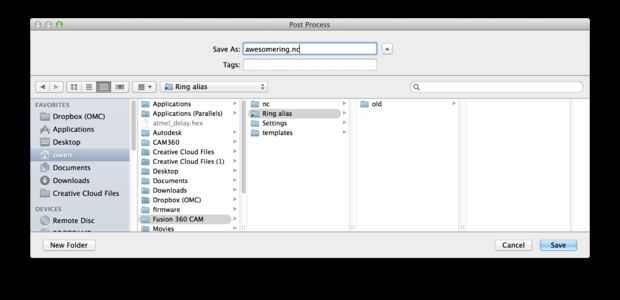

  • Escriba un nombre para tu archivo incluida la extensión de archivo .nc "awesomering.nc", por ejemplo.
  • Si no incluye la extensión de archivo .nc, ir añadir ahora (de lo contrario Otherplan no reconocerá el archivo).
