Paso 4: Hacer el horno, parte 3: Control electrónico
En este punto, usted va a trabajar con pared tensiones y corrientes decentes, así que asegúrese de que usted consulte a alguien con suficientes conocimientos de electrónica seguro. En su mayor parte, tendrá que consultar el esquema eléctrico de todos los pasos de cableado. He incluido unas fotos del circuito que hice.

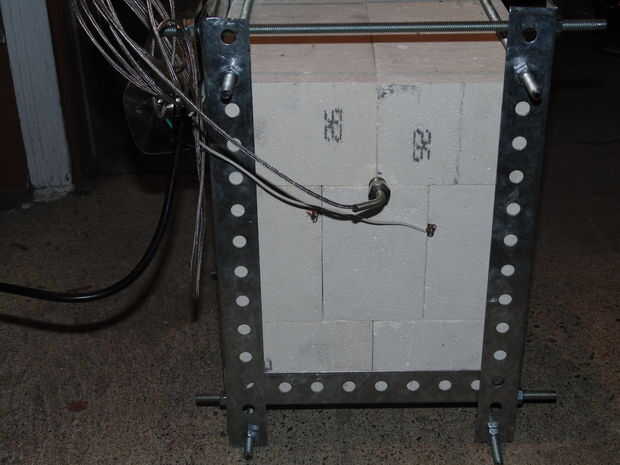

- Perfore un agujero en la parte posterior del horno apenas lo suficientemente grande como para caber el termopar - ángulo ligeramente hacia abajo y situado cerca de la parte superior del horno. Deslice el termopar en y compruebe que sobresale lo suficiente dentro del horno.

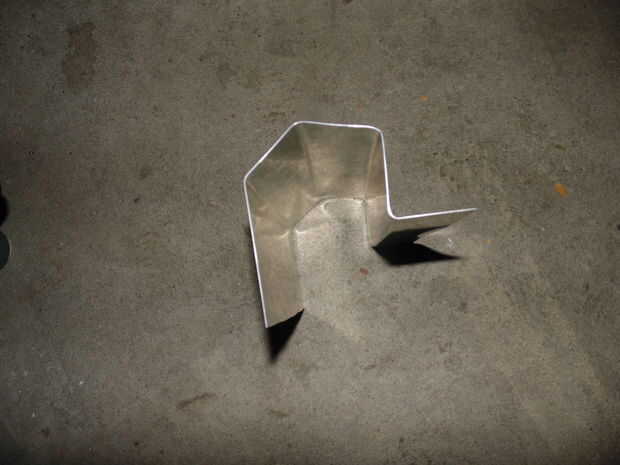

- Tomar la otra pieza de metal de hoja y doblar como se muestra en la imagen de arriba. Desea que las partes planas que sólo ancho suficiente para el controlador PID cuando completamente doblado en lugar. Sólo curva a mitad de camino en este punto.

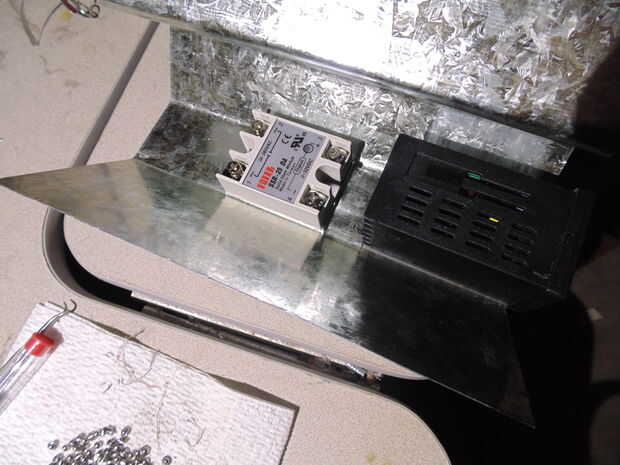

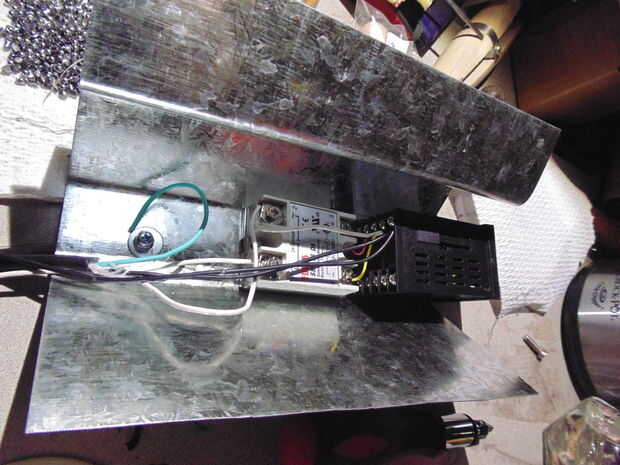

- En la sección plana que se convertirá en la parte inferior, el tornillo en el Relais de estado sólido. Asegúrese de que el el "+" & "-" terminales y no el "~" terminales estén orientadas hacia el lugar que sea el regulador de PID.

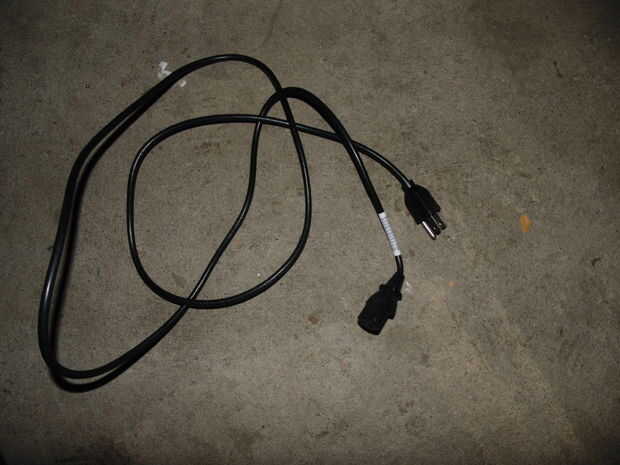

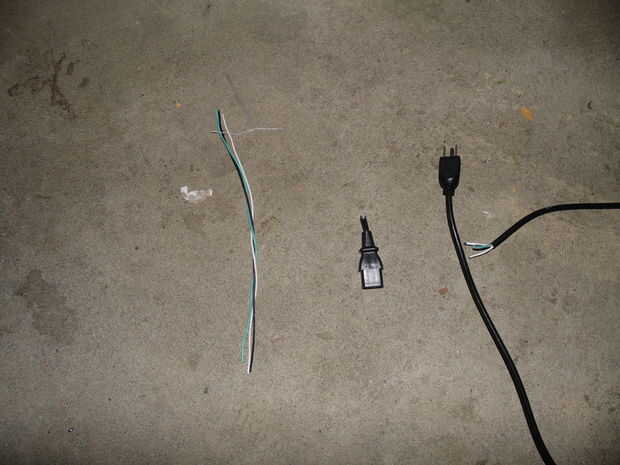

- Utilice el pelacable y acabar con el receptor de cable de poder de corte. Cortar un adicional de 15" de la cuerda y tira completamente esta sección. Sólo el extremo de la cuerda restante de la tira.

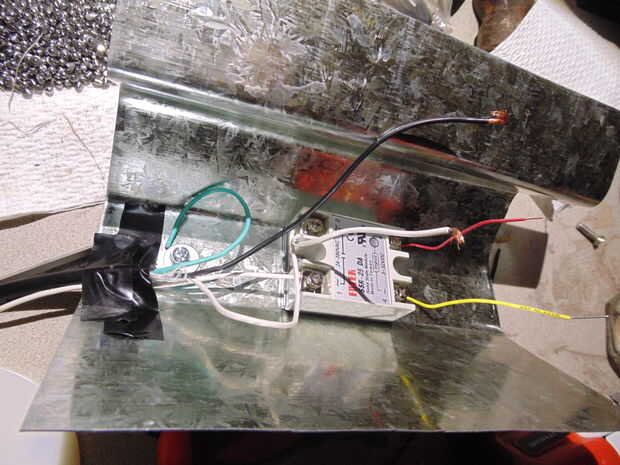

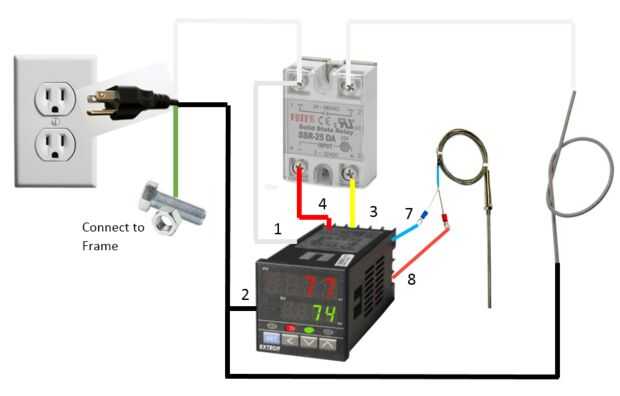

- Utilizando el diagrama esquemático arriba, alambre de los cables. Encontré que los cables verde, blanco y negro correspondieron a "Tierra", "Caliente" y "Neutro" respectivamente en los dientes.

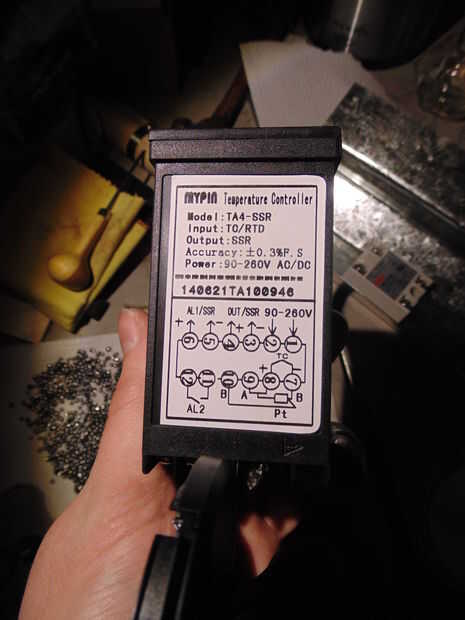

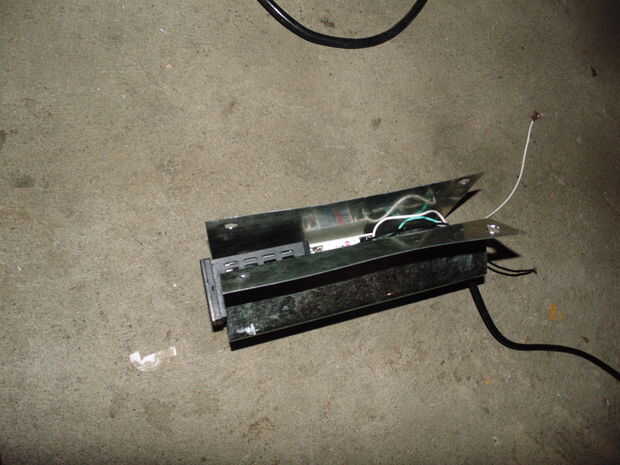

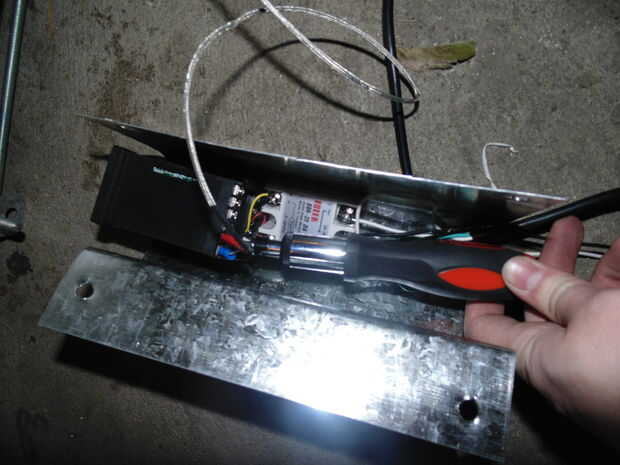

- Conecte el termopar. En este punto doblar la chapa todo el camino para hacer una cáscara para la electrónica y una aleta que se conecta el horno.

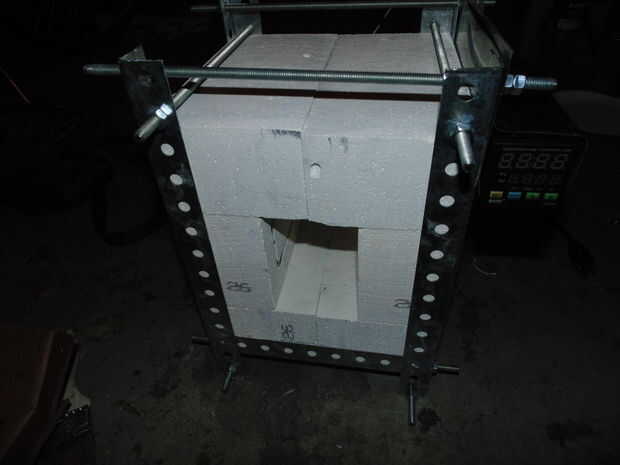

- Después de taladrar agujeros en la hoja, móntelo en 2 de las varillas roscadas que sobresale en el cuerpo del horno. Fije con las tuercas adicionales.
- PRECAUCIÓN: Antes de probar el horno, utilizar un multímetro para comprobar si cualquier cortocircuito en el horno.
- Enchufe y probar los ajustes de temperatura.

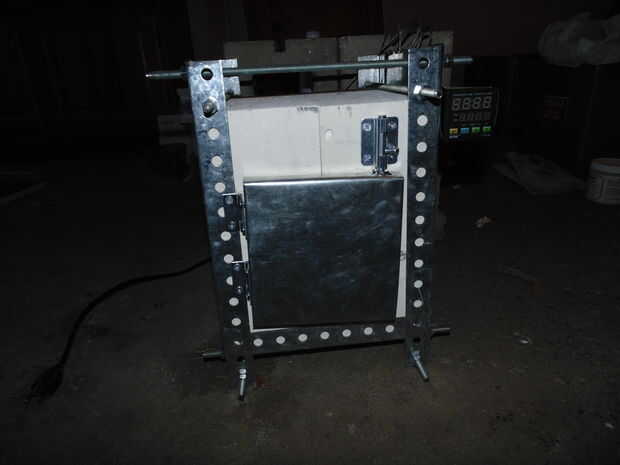

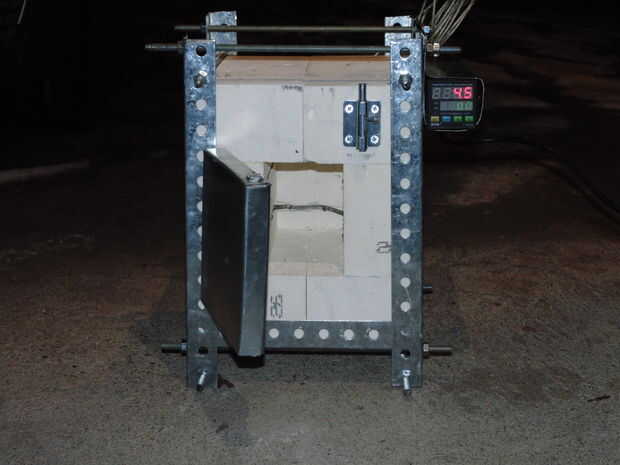

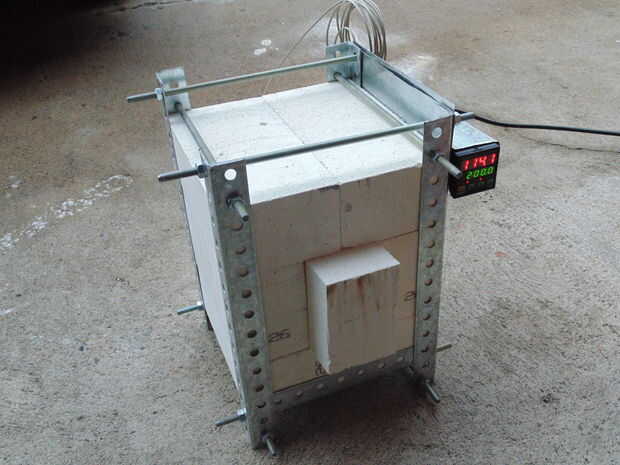

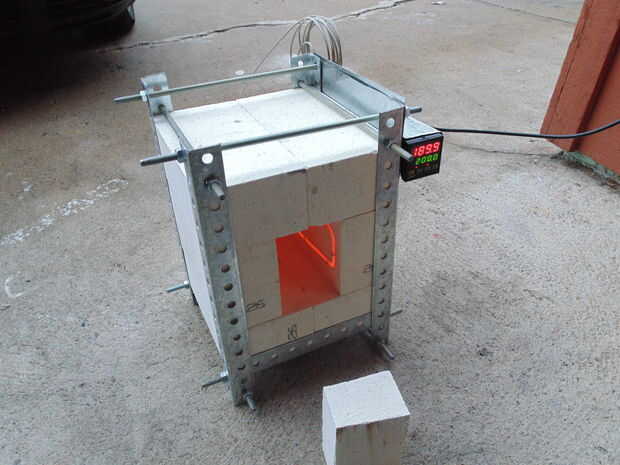

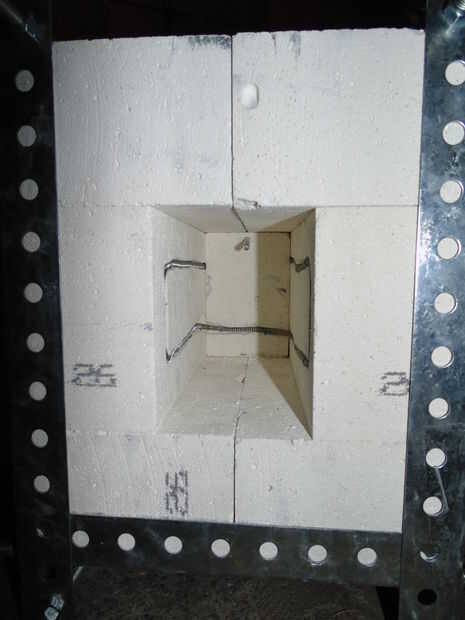

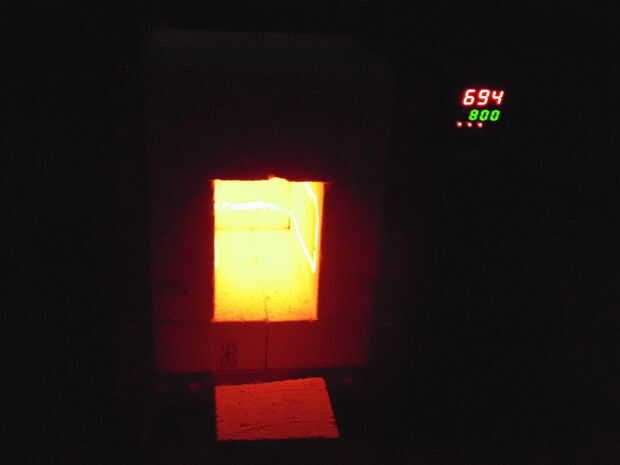

Si no hay ninguna puerta en el horno, un pequeño bloque de ladrillo de fuego puede utilizarse para bloquear la cámara. No se olvide de probar la temperatura máxima que se utiliza antes de salir para hacer otras cosas. Mi horno puede llegar a más de 800 grados centígrados.
