Paso 5: Hacer la cámara de vacío

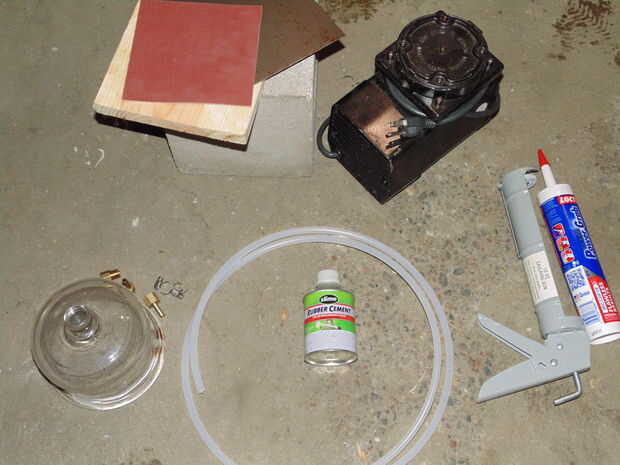

Materiales utilizados:
- 1/64"grosor placa de acero, 8" x 8"
- Rubbergasket, 6 "x 6"
- 1/2 grueso bloque de madera, 8 "x 8"
- Tubería plástica de 1/4" ID
- 1/4 macho NPT a 1/4" MIP 90 grados de codo
- FIP de 1/4" a 1/4" barb OD
- MIP de 3/8" a 1/4" barb OD
- Bomba de vacío (sustituto más barato: hidro aspirador)
- Cemento de goma
- Abrazaderas (x2)
- Tornillos (x4)
- Campana de cristal (un recipiente Tupperware resistente podría trabajar también)
- Sellador gas
Herramientas utilizadas:
- Sierra, habilidad, banda de sierra, etc. (todo lo que tienes ahí)
- Taladro, brocas de taladro y destornillador
- Pistola de calafateo
Pasos:

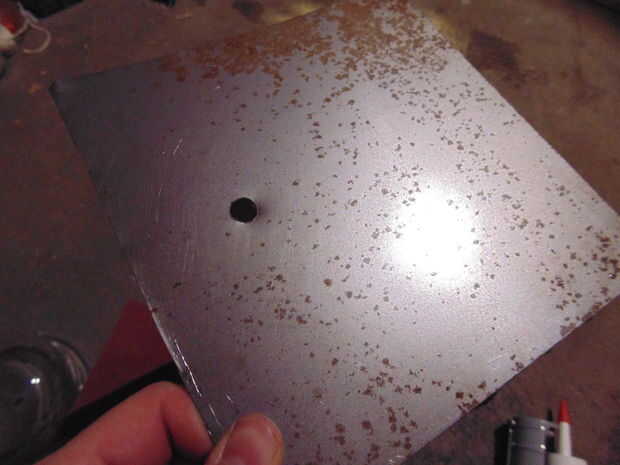

- Perfore un agujero de cerca de 1.5" de un extremo de la placa de acero lo suficientemente grande como para la articulación del codo del hilo de rosca.

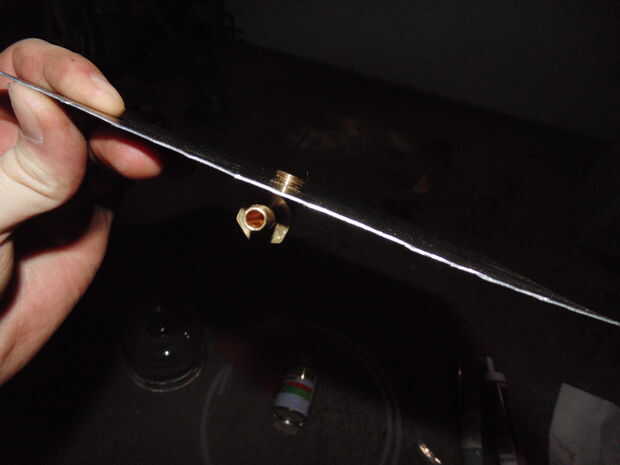

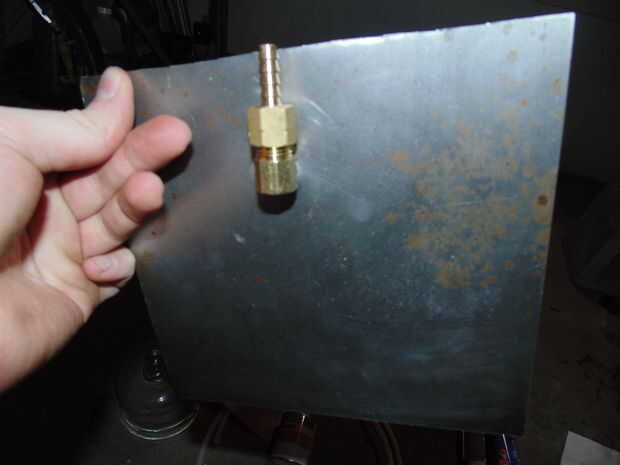

- Enrosque el codo de 90 grados en el agujero, usando el lado nacional del hilo de rosca de pipa (NPT) hasta que sobresale menos que el grueso de la tablita de madera. Fije la lengüeta de la hembra en el otro extremo.

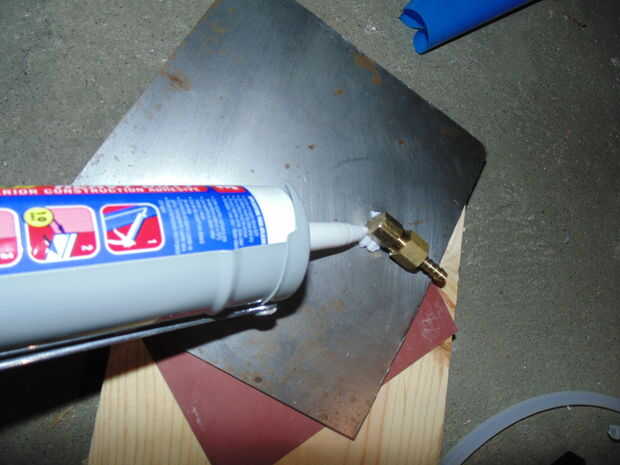

- Calafatee alrededor del agujero con el sellador de gas. Frote con el dedo o el objeto para entrar en las grietas.

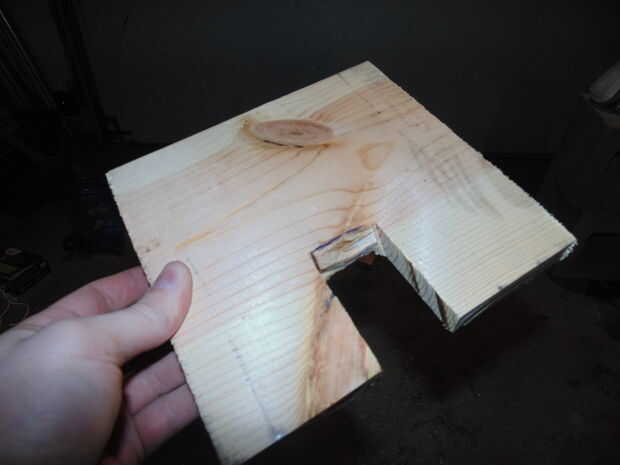

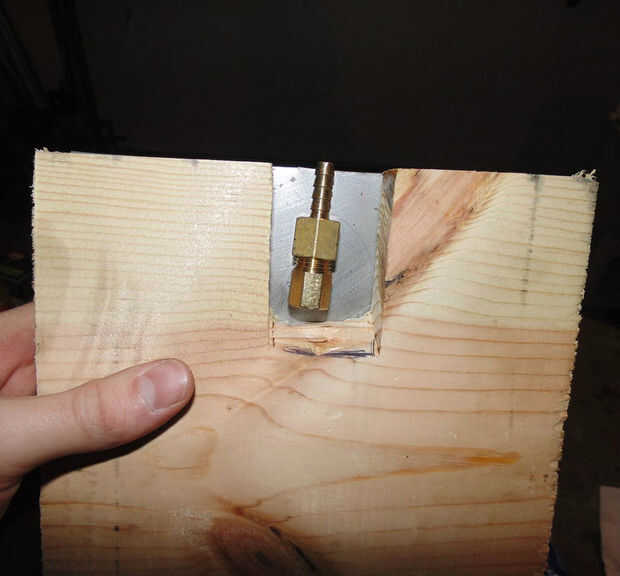

- Corte una muesca rectangular en madera para aceptar la parte de púa. Coloque la placa a la madera como se muestra.

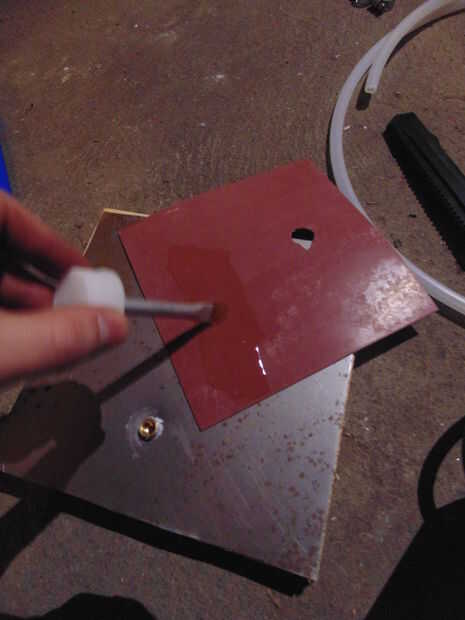

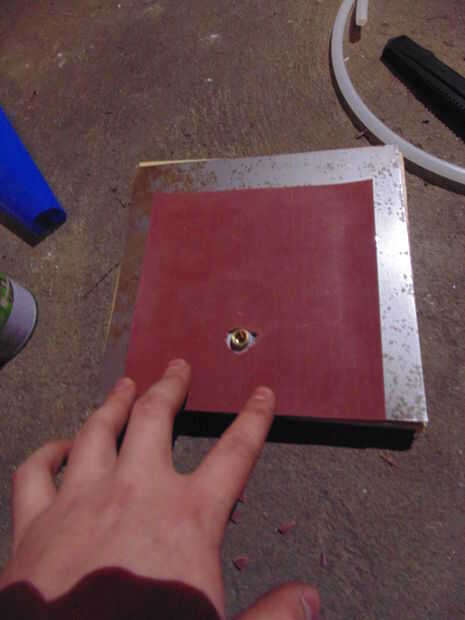

- Corte un agujero en la Junta de goma para que alinee con el espárrago que sobresale en la parte superior de la placa. Tomar caucho cemento y aplicarlo a la Junta de goma y luego presione a la Junta en la placa de acero (mantener la presión sobre el mismo hasta que se seque; se quiere rizar). PRECAUCIÓN: Cemento de goma produce gases que no son buenos inhalar - use ventilación adecuada al usarlo.

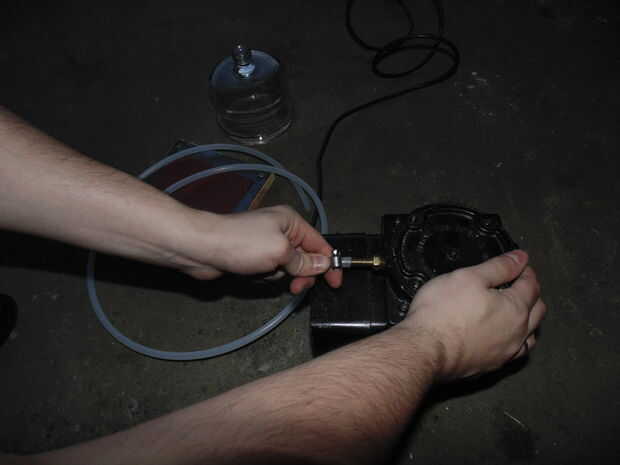

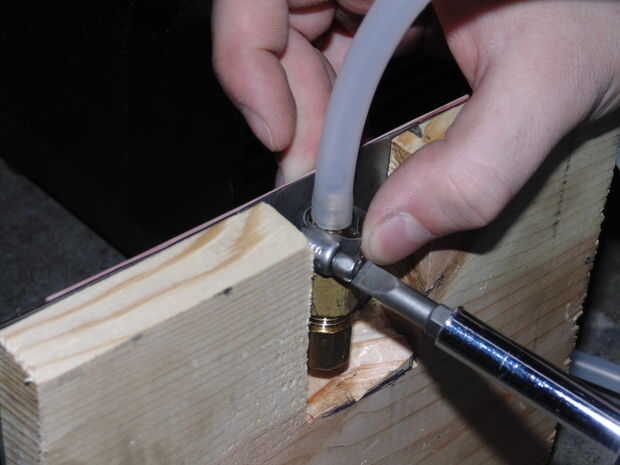

- Sujete la lengüeta de MIP a la bomba de vacío (o utilizar un aspirador de hidromasaje) y luego conecte el tubo de plástico a la púa en ambos la bomba/aspirador y utilice las abrazaderas de manguera para apretar la Junta.
- Moje el borde de la campana y coloque en la Junta de goma. Encienda la bomba (o el grifo de agua para el hidromasaje aspirador) y admirar su nueva cámara de vacío! Esta cámara obtiene alrededor de 25 en Hg de vacío dependiendo de qué tan bien está sellado.
